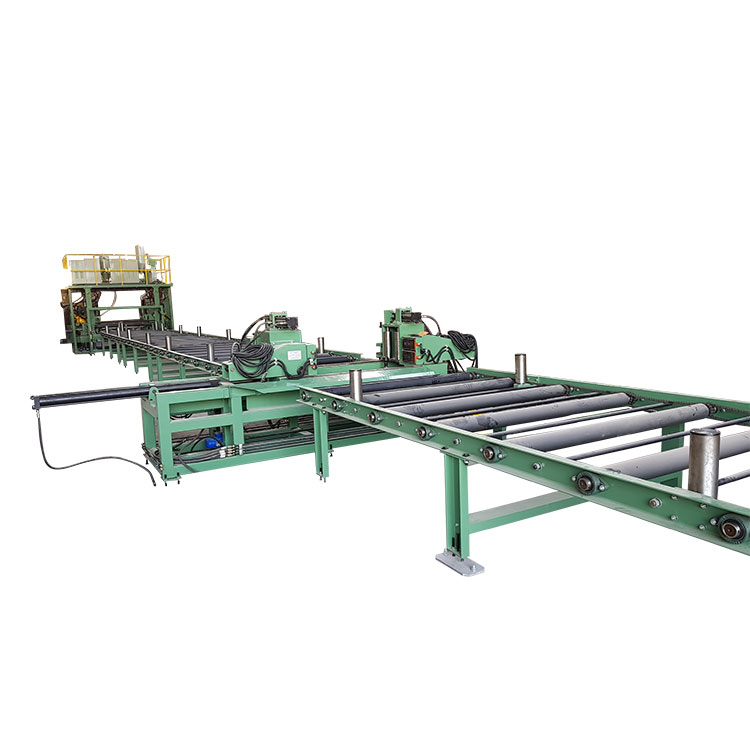

Horizontalios H spindulio suvirinimo linijos

HWHorizontalios H spindulio suvirinimo linijos

HW15Horizontalios H spindulio suvirinimo linijosyra aukštos kokybės H sijų gamybos linijos kartu su įvairia įranga ir įrankiais, kuriuos gamina JINFENG WELDCUT, kuris yra profesionalus Kinijos gamintojas ir HW tiekėjas.Horizontalios H spindulio suvirinimo linijossu prieinama kaina. HWHorizontalios H spindulio suvirinimo linijosužtikrinti didesnį H sijų arba T sijų gamybos saugumą ir aukštą efektyvumą.

JINFENG WELDCUT suteiks 2 metų garantiją HWHorizontalios H spindulio suvirinimo linijos. Pagrindiniai H sijų produkcijos elektriniai elementai yra atrinkti iš pasaulyje žinomo prekės ženklo, kuris leis vartotojams patogiau rasti dalis vietinėje vietoje, nesikreipiant iš toli iš Kinijos. HWHorizontalios H spindulio suvirinimo linijosyra pažangiausios ir labiausiai automatizuotos gamybos linijos, skirtos padidinti įvairių pramonės šakų galutinių vartotojų produktyvumą.

Specifikacijos

Funkcija ir taikymas

1. HWHorizontalios H spindulio suvirinimo linijosyra didelio automatizavimo gamybos linijos, skirtos gaminti suvirintas I ir H sijas su mažesniais darbuotojais ir kranais.

2.High gamybos efektyvumas lengvas suvirintų sijų.

3. Vieno praėjimo suvirinimas ant 2 suvirinimo siūlių vienu metu;

4. Reikia tik vieno tipo, apverčiant 180 laipsnių kampu.

5. HWHorizontalios H spindulio suvirinimo linijosyra plačiai naudojami plieno konstrukcijose ir plieno konstrukcijose, gaminant H siją, kad būtų galima gaminti dirbtuves, sandėlį, gamyklos dirbtuves ir kt.

5. Lankstus suvirinimo įrangos dizainas leidžia palaikyti bet kokios markės suvirinimo energijos šaltinius.

6. Galimi CE, ECA sertifikatai.

Struktūros vaizdas

HW naudojamos įrangos modulių sąrašasHorizontalios H spindulio suvirinimo linijos

1 - Surinkimo zona, kurią sudaro:

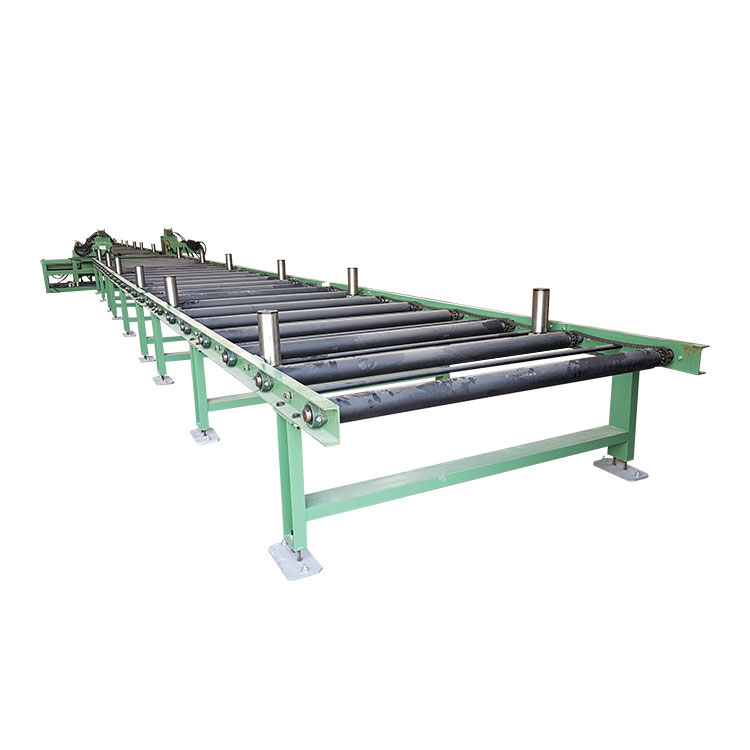

Vienos horizontalios H sijos surinkimo mašinos su ritininiu stalu – prispaudžiamos ir sumontuojamos 3 plokštės (1 juosta ir 2 flanšai) H padėtyje, o juosta sudaro 2 flanšų vidurinę padėtį. Tada darbuotojas gali naudoti CO2/MAG suvirinimo aparatą, kad ranka suvirintų 3 plokščių galvutes maždaug 300 mm ilgio. tada atidarykite spaustuką ir 3 vnt plokštes, kurių galvutė iš anksto suvirinta H forma, ir gabenkite ant ritininio stalo į kitą suvirinimo stotį.

H sijos montavimas horizontalioje padėtyje

2-Suvirinimo zona Nr. 1, apima:

Vienas traukimo per suvirinimo aparatas rinkinys. Su vienu juostos ir flanšų tvirtinimo rinkiniu, skirtu juostos tvirtinimui 2 flanšų vidurinėje padėtyje.

Aparatas čia naudoja dviejų vielų suvirinimo technologiją pilnam suvirinimui naudojant povandeninio lankinio suvirinimo technologiją.

Suvirinimo H sija horizontalioje padėtyje

3H spindulio apvertimas, apima:

Visiškai suvirinus viršutinę H sijos pusę, H sija bus ištraukta iš priekinės traukos per H sijos suvirinimo aparatus ir perkeliama į apvirtimo sritį.

Apvertimo įrenginys yra rėmas su kėlimo įrankiais su grandinėmis. Grandinės pakelia H siją ir veikia taip, kad grandinė judėtų, taigi H sija apsiverstų 180 laipsnių, kad apatinės pusės, kurias reikia suvirinti, būtų nukreiptos į viršų.

Apvertimo įtaisas

4-Suvirinimo zona Nr. 2, apima:

Traukimo per suvirinimo aparatas šioje srityje skirtas suvirinti H-siją, kuri jau turi 1 šoninį suvirinimą #1 traukimo per suvirinimo aparatą.

5-Tiesinimo sritis.

Tai yra papildomas įrenginys, skirtas horizontalios H spindulio suvirinimo linijos linijai. Vartotojai gali pasirinkti pridėti vieną mechaninio H sijos flanšo tiesinimo rinkinį po linijos, kad ištiesintų H sijos flanšus po suvirinimo.

Tiesinimo mašina

Kaip pagaminti suvirintą H siją / I siją horizontalioje padėtyje?

Toliau pateikiama gamybos eigos schema, skirta gaminti suvirintą H siją horizontalioje padėtyje

Gamybos eigos schema

„Usersâ“ gamykloje sumontuotos H spindulio suvirinimo linijos
