Plazmos ir deguonies pjovimo mašinos

TG/TPG

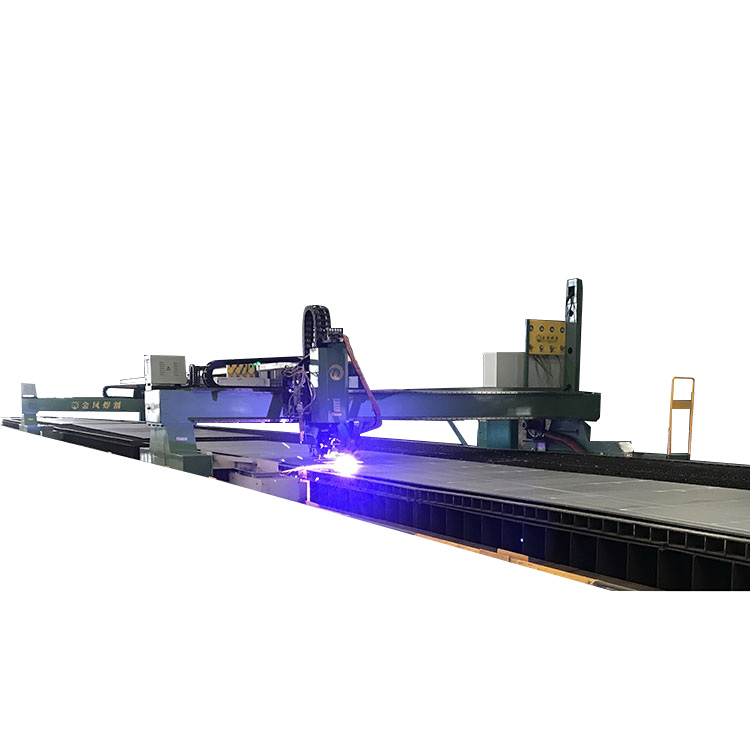

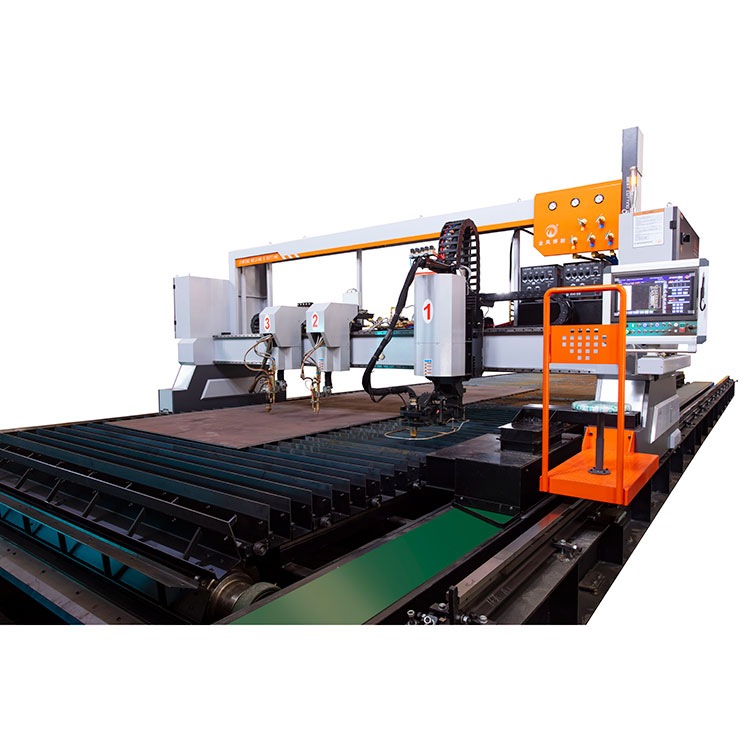

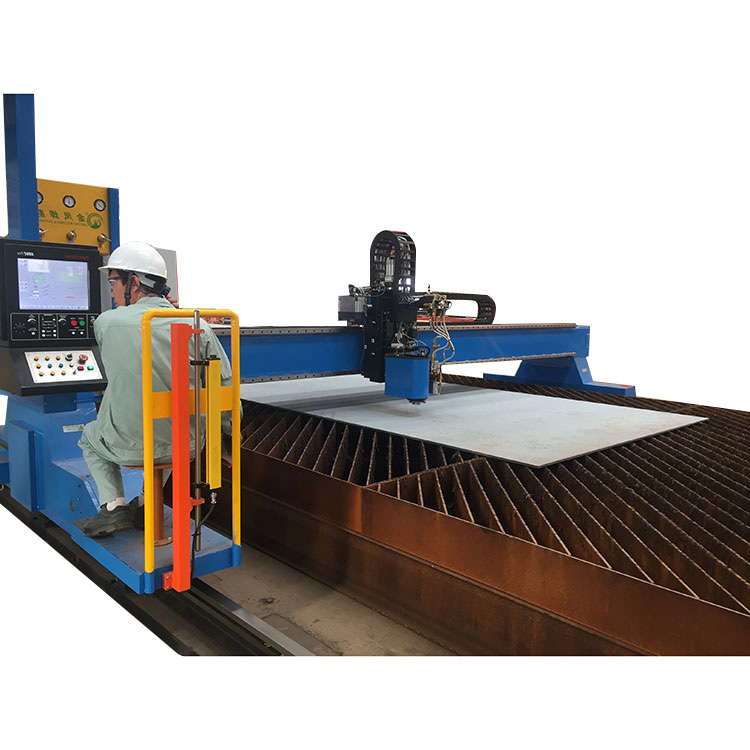

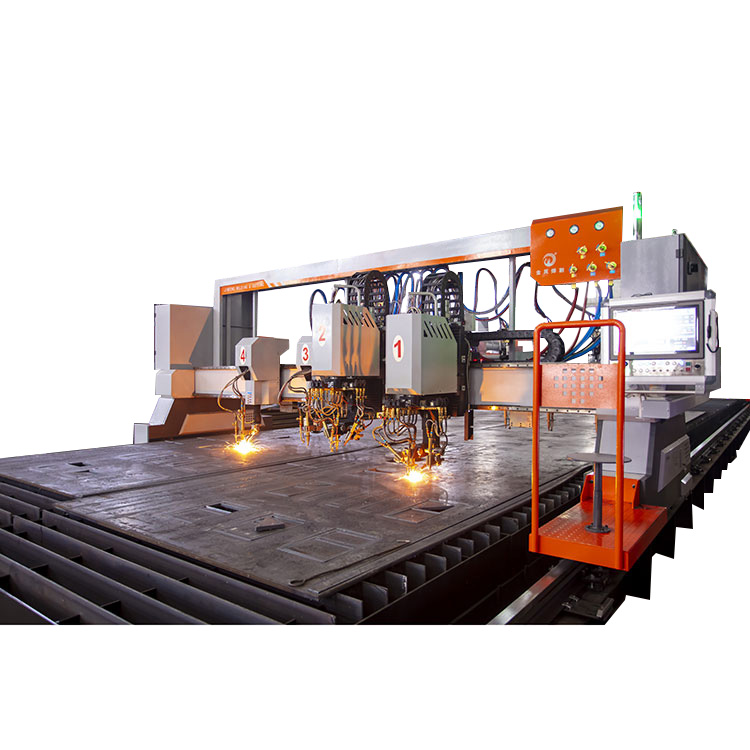

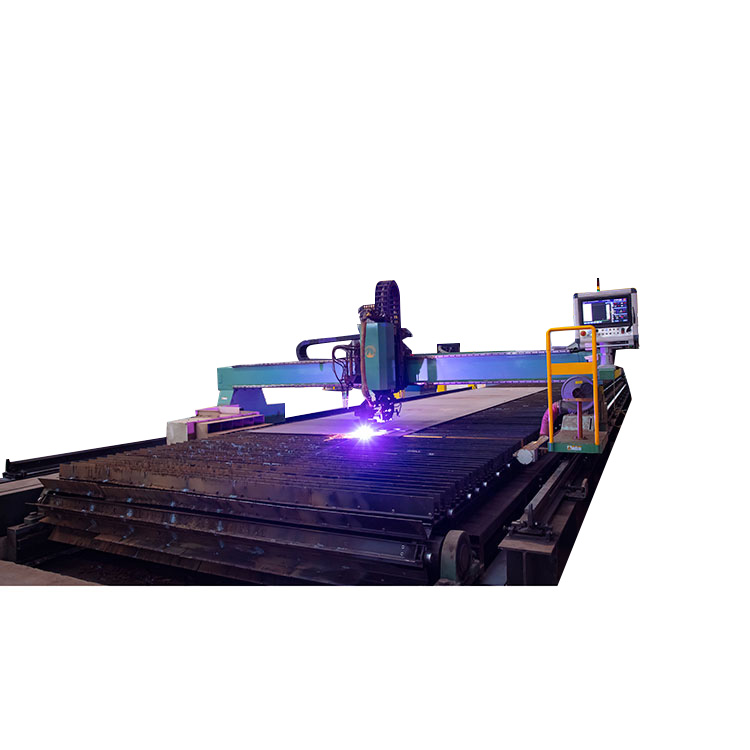

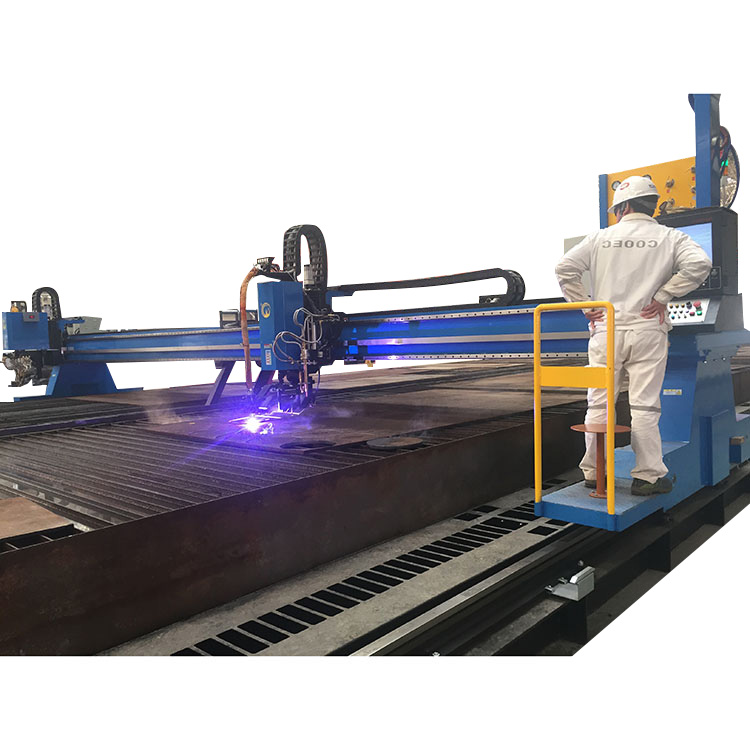

CNCPlazmos ir deguonies pjovimo mašinos

Visiems CNCPlazmos ir deguonies pjovimo mašinosJINFENG WELDCUT pagamintas produktas bus pristatytas galutiniam vartotojui su 2 metų garantija.

CNCPlazmos ir deguonies pjovimo mašinosyra dviguba pavara su servo varikliais. Bėgiai, skirti važiuoti portalui, yra pagaminti iš didelio kietumo geležinkelio bėgių, kurie yra tiksliai apdirbami ir šlifuojami bėgių šlifavimo staklėmis, kad būtų užtikrintas mažesnis nei 0,02 mm bėgių tikslumas, taip užtikrinant kokybišką dalių pjovimą.

CNCPlazmos ir deguonies pjovimo mašinosyra labai populiarūs įvairiose metalo lakštų apdirbimo pramonės šakose.

Specifikacijos

Funkcija ir taikymas

1. Palaikykite sausą plazminį pjovimą, plazminį žymėjimą, deguonies pjovimą, CAD-CAM programinę įrangą, rašalinį žymėjimą, daugybę skirtingų funkcinių įrankių ir įrangos.

2. Iškrovimo važiavimo greitis iki 18m/min dvigubai pavarai. (Didesnis greitis kaip pasirinktis)

3. Palaikykite skirtingą Nesting programinę įrangą, kuri gali sukurti DIN standarto pjovimo programą.

4. Paprastas ir lengvas montavimas

Įranga ir įrankiai

Skirtingiems naudotojo apdorojimo tikslams į CNC galima integruoti daugybę pasirenkamų įrenginių ir įrankiųPlazmos ir deguonies pjovimo mašinosrealizuoti specialų pjovimą, siekiant padidinti klientų gamybos efektyvumą.

1.0 Daugiafunkcis žibintuvėlis

Klientai gali pasirinkti jiems reikalingų CNC deglių numerius.

CNC deguonies degiklis yra su savaiminio užsidegimo įtaisu ir talpiniu aukščio jutikliu

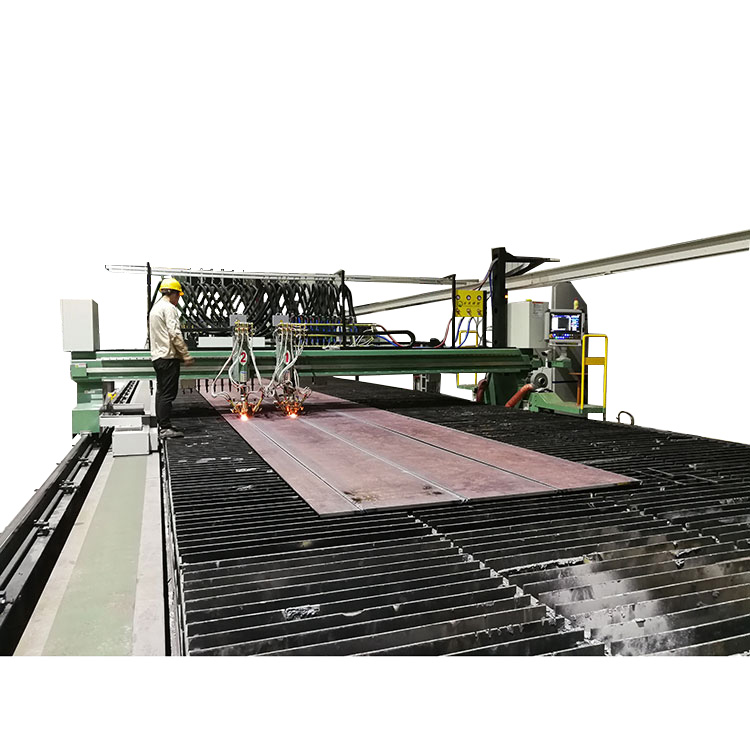

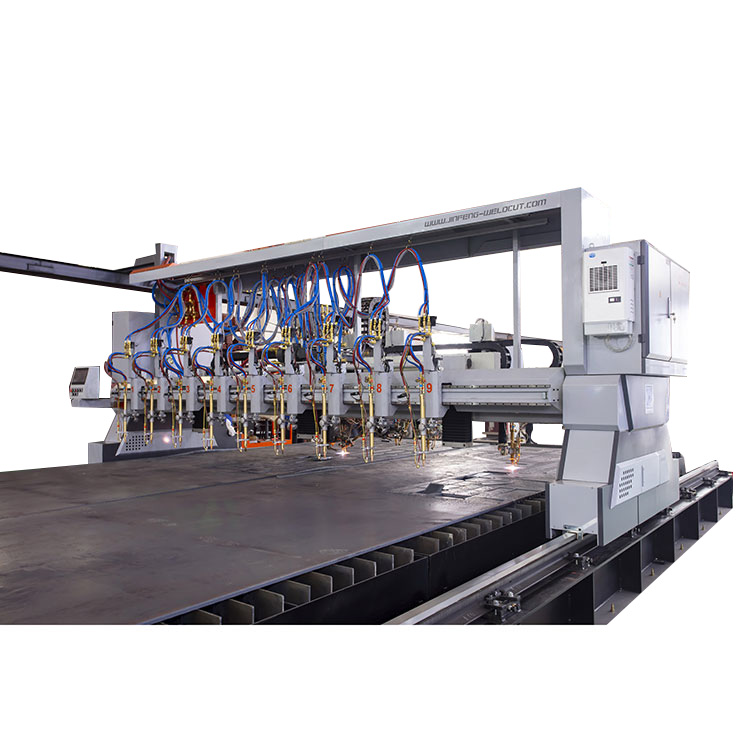

2.0 Juostelių pjovimas

Juostelių pjovimo agregatas yra specialaus dizaino plieno konstrukcijų įmonėms, laivų statykloms, kurios turi daug pjaustyti juostų. Dažniausiai juostos naudojamos plieno konstrukcijų versle kaip juosta ir flanšai, gaminant suvirintą H siją, arba laivų statyklose kaip juosta ir flanšai, gaminant T sijas laivo standžiams. Juostos pjovimo degikliai gali būti montuojami CNC galinėje pusėjePlazmos ir deguonies pjovimo mašinos.

3 Juostelių pjovimas su automatiniu parkavimu

Ant kiekvieno juostinio degiklio yra sumontuotas servo variklis. Įvedus padėtį ir atstumą tarp juostinių deglių, kiekvienas juostinis degiklis gali judėti į reikiamą padėtį automatiniu režimu, darbuotojui nereguliuojant rankiniu būdu.

4. Triguba degiklio galvutė, skirta tiesiai kūginei galvai – „Flame 1D Bevel“.

Plieno gamyboje yra daug suvirinimo darbų. Norint atlikti kokybišką suvirinimą su visišku įsiskverbimu, gali prireikti suvirinimui paruošti kampinį kampą. Šiam tikslui pristatome nuožulnų pjovimą su triguba degiklio galvute, kuri yra kūginė galvutė su 3 vnt deguonies pjovimo degikliu. 3 degikliai dega tuo pačiu metu, kad būtų galima nupjauti plieninę plokštę, kad būtų gauta dalis su V, Y arba K kampu, kurios gali prireikti pjaunant vienu žingsniu. Tai labai efektyvus kūginio pjovimo procesas.

5. Plazminė galvutė sukamam nuožulniam kampui – plazminis 3D kampas

Tai begalinio sukimosi kampinė galvutė, skirta pjaustyti detales su lenkta linija su nuožulniu kraštu suvirinimui

Plasma 3D kūginė galvutė, skirta kampiniam pjovimui, yra sunkesnė, palyginti su kita degiklio galvute, tačiau plazminiam pjovimui reikalingas didelis tvirtumas ir didelis pagreitis. Dėl šios priežasties mūsų įmonė naudojo didelio stiprumo aviacinio aliuminio medžiagas, kad pagamintų šią Plasma 3D kūginę galvutę, o trinties maišymo suvirinimo technologiją suvirino Plasma 3D kūginę galvutę, taip sumažindama vežimo svorį. Galiausiai pasiekiame plazminės 3D kampinės galvutės lengvą svorį, didelį standumą ir greitį pagreitiname, kad pagerintume plazmos pjovimo kokybę. Kėlimo korpusas yra linijinio kreipiamojo bėgio + rutulinio varžto formos, kad būtų galima labai tiksliai pakelti ir perkelti pjovimo degiklį

6. Triguba liepsnos galvutė sukamam kūgiui – liepsnos 3D kampas

Tai sukamoji galvutė su trigubu dujų degikliu, skirta pjauti dalis su nuožulniu kraštu su lenkta linija.

Jo struktūra yra pritvirtinti 3 fakelus vienoje stotyje. Pirmasis žibintuvėlis naudojamas po nuožulniam pjovimui. Antrasis degiklis skirtas vertikaliam pjovimui, trečias - viršutinio kampo pjovimui. Šiuo pjovimu galima pasiekti tam tikrą kampą. Pasvirimo tipai yra: V, X, Y, K. Pasvirimo kampas yra 23-45º. Kadangi nuožulnus kampas yra susijęs su plokštės storiu, jis ribojamas nuožulniu storiu. Maksimalus kampo storis yra 75 mm. Pjovimo storį ir liepsnos trigubo degiklio tiesios linijos nuožulniosios stoties kampą žr. lentelėje. Viršutinėje vežimėlyje sumontuojame sukimosi bloką, kad suktų trigubą degiklio agregatą servo varikliu ir pavarų dėže, kad būtų pasiektas tikslus, patikimas sukamasis judėjimas. Galvutė sukasi iki 400 laipsnių į abi puses nuo nulinės padėties

7. Rašalinis žymeklis

Rašalinis žymėjimo įrenginys yra garsus prekės ženklas iš Vokietijos.

Prieš pjaustant ant plieno plokštės, detalės pavadinimas, detalės padėtis plieninėje konstrukcijoje ir tolesnis kiekvienos detalės pusės apdorojimo procesas, pvz., suvirinimo, purškimo ant pjovimo dalies reikalavimai. Viena vertus, tai patogu identifikuoti ir saugoti bei transportuoti dalis, kita vertus, patogu apdoroti ir surinkti bei suvirinti dalis tolesniame procese.

JINFENG naudoja importuotą vokišką rašalinį spausdintuvą. Pasibaigus rašaliniam spausdintuvui, atgalinio srauto vamzdis automatiškai pasislenka į purkštuką, sudarydamas sandarią kilpą ir neleisdamas rašalui išdžiūti. Tai gali veiksmingai išspręsti problemą, nes įprastą purkštukų rašalą lengva išdžiūti ir užblokuoti purkštuką. Aukštos kokybės plieno paviršiaus rašalinis spausdintuvas naudoja solenoidinį vožtuvą su labai patikima patentuota technologija, kuri labai pagerina sandarumą ir jautrumą, todėl šriftas tampa lankstesnis. Vokietijos rašalinio spausdintuvo našumas yra patikimas, patvarus, gali patenkinti visus pramoninius rašalinių spausdintuvų poreikius, gali dirbti atšiaurioje aplinkoje, pavyzdžiui, dulkių aplinkoje, drėgnoje aplinkoje, vibracijos aplinkos gamybos linija taip pat gali būti normali. Esant būtinajai priežiūrai, įrangos moduliavimas leidžia lengvai pakeisti sugedusias dalis, labai sutrumpinant gedimų gydymo laiką ir sumažinant išlaidas.

8. Taškinis žymeklis

Pagal vartotojo reikalavimą perforuoti raides ir skaičius kaip kiekvienos nupjautos dalies dalies numerį, o šis štampavimas ant nupjautos dalies yra nuolatinis ilgą laiką.

Perforavimo žymėjimas yra labai svarbi pjovimo technologijos funkcija.

Kai vartotojas daro nupjautos dalies CAD brėžinį, jis turi įvesti perforavimo žymėjimo informaciją. Tada įdėjimo programinė įranga automatiškai konvertuos žymėjimo duomenis į pjovimo programas.

9. Plazmos žymėjimas

Sukonfigūravus programinės įrangos dalį, plazminio pjovimo degiklis gali realizuoti plazminio rašymo funkciją ant plokštelių.
