H-sijos tiesinimo mašinos

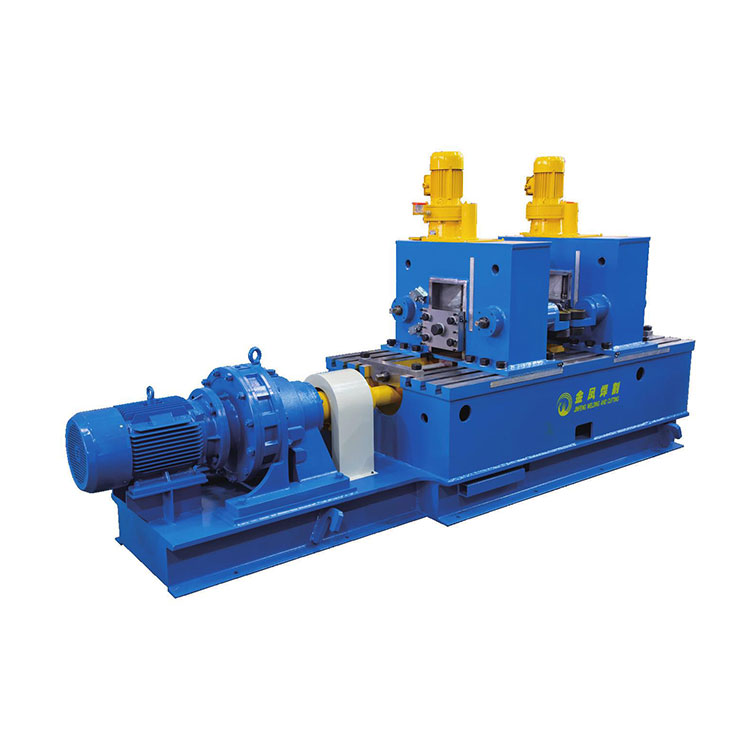

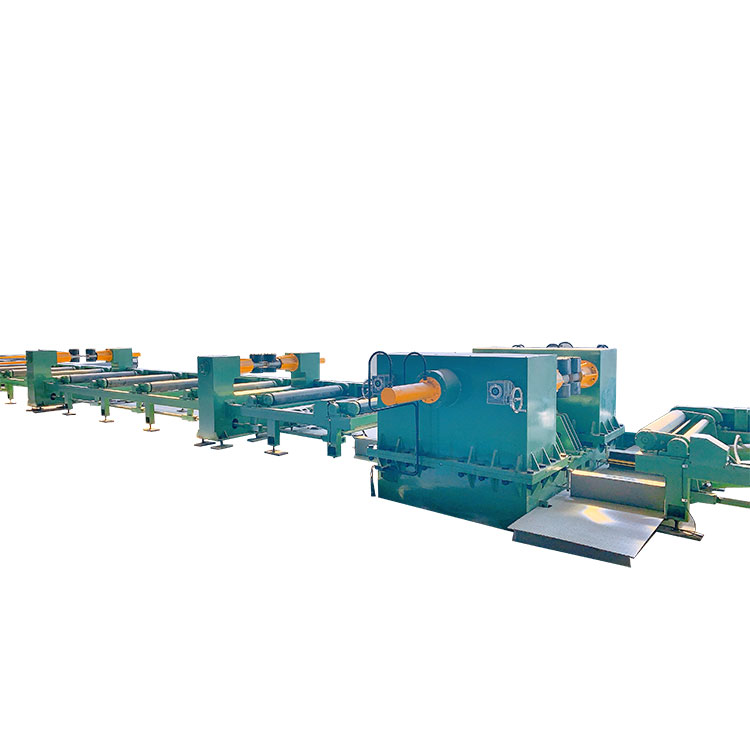

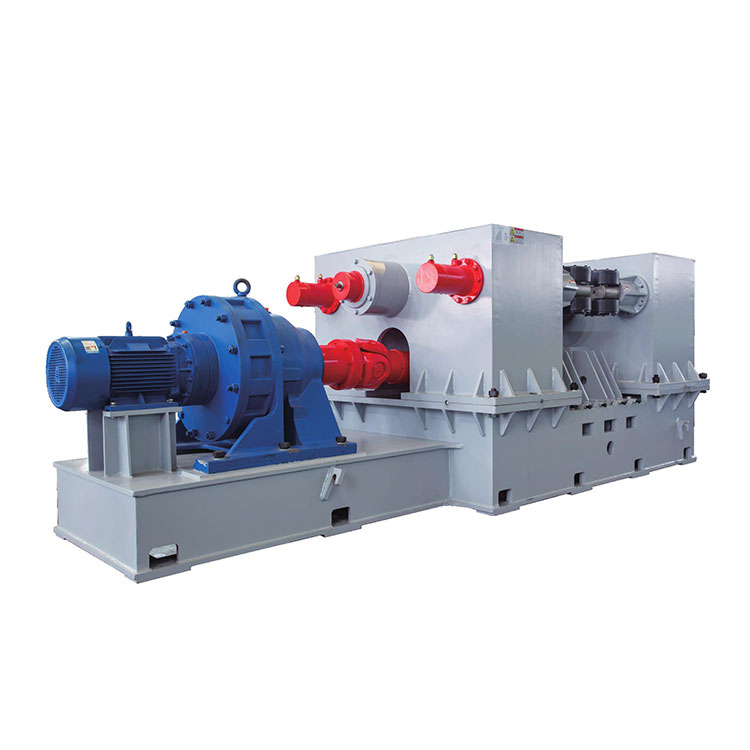

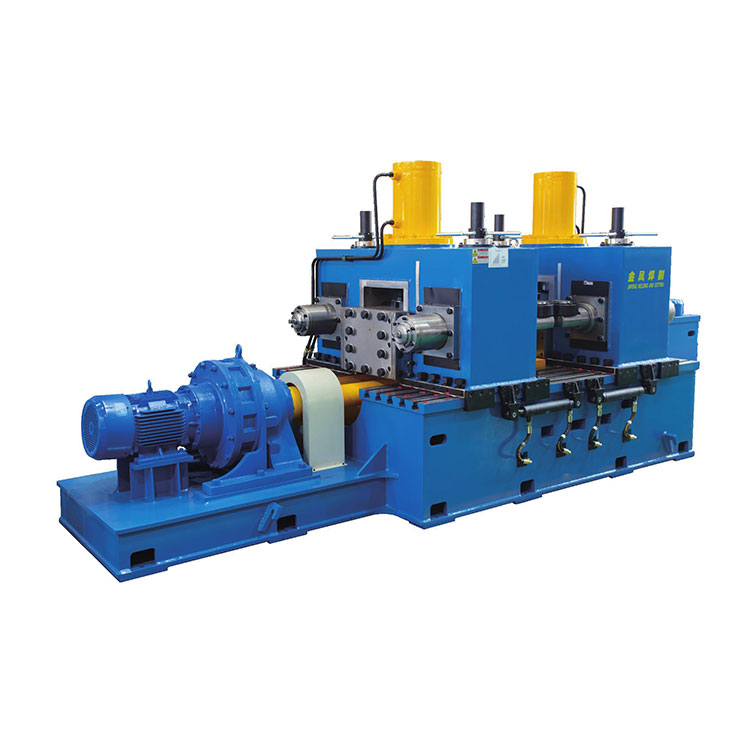

JINFENG® yra profesionalus Kinijos H-sijos tiesinimo mašinų gamintojas ir tiekėjas už prieinamą kainą. H sijos tiesinimo mašinos yra pagrindinė įranga H sijos gamybos metu, pagrindinė H sijų tiesinimo po suvirinimo.

Siųsti užklausą

PDF parsisiųsti

Prekės aprašymas

JINFENG® yra profesionalus Kinijos gamintojas ir tiekėjasH-sijos tiesinimo mašinossu prieinama kaina. TheH-sijos tiesinimo mašinosyra pagrindinė įranga gaminant H siją, pagrindinė H sijų tiesinimo po suvirinimo.

H-sijos tiesinimo mašinosSpecifikacijos

Spec/modelis	JZ40	YJZ60A	YJZ60B	YJZ80B	YJZ80D
Hidraulinė sistema	Be	Hidraulinis tipas	Hidraulinis tipas	Hidraulinis tipas	Hidraulinis tipas
H sijos juostos aukštis	¥200 mm	¥200 mm	¥220 mm	¥450 mm	¥450 mm
H sijos flanšo plotis	200-800 mm	200-800 mm	200-800 mm	200-1000 mm	200-1000 mm
Flanšo storis	6–40/30 mm (Q235 / Q345)	6–60/40 mm (Q235 / Q345)	8–80/60 mm (Q235 / Q345)	20–100/80 mm (Q235 / Q345)	20–80 (Q345)
Efektyvus įvesties ir išvesties volelis	10m+10m (laisvas volas)	12m + 12m (laisvas volas)	12m+12mï¼varomas volasï¼	12m+12mï¼galios volas su hidrauliniu	12m+12mï¼galios volas su hidrauliniu
Tiesinimo greitis	11000 mm/min	8500 mm/min	6700 mm/min	6000 mm/min	4700 mm/min
Pagrindinė mašinos galia	Pagrindinė mašina 11Kw preso variklis 2×1,1Kw,Iš viso 13,2Kw	Pagrindinė mašina 11Kw Siurblinė 4Kw Iš viso 15kw	Pagrindinė mašina 11Kw Siurblinė 4Kw Iš viso 15kw	Pagrindinė mašina 15Kw Siurblinė 7,5Kw Volelis: 2×2,2Kw Iš viso 26,9Kw	Pagrindinė mašina 22Kw Siurblinė 7,5Kw Volelis: 2×3Kw Viso 35,5Kw
Hidraulinės sistemos slėgis	/	16 MPa	16 MPa	16 MPa	16 MPa

H-sijos tiesinimo mašinosFunkcija ir taikymas

H-sijos tiesinimo mašinostinka suvirintų "T" ir "H" profilių tiesinimui. Suvirinus profilį, flanšo plokštė deformuojasi dėl suvirinimo siūlės susitraukimo, ją reikia pataisyti, kad ji taptų kvalifikuotu ruošiniu. Taigi ši mašina yra geresnė flanšo tiesinimo įranga. Mašina turi didelę tiesinimo jėgą, greitą tiesinimo greitį, mažą plotą, mažas energijos sąnaudas, lengvą valdymą ir patikimą darbą. Jis ypač tinka plieno konstrukcijoms, laivų statybos pramonei ir kitoms masinės "T" arba "H" sijos gamybos įmonėms.

Detalės

TheH-sijos tiesinimo mašinossusideda iš pagrindinės sėdynės, kairės / dešinės dėžės konstrukcijos, juostos suspaudimo įtaiso, pagrindinio perdavimo mechanizmo, hidraulinės ir elektrinės valdymo sistemos bei transportavimo ritinėlio ir kt.
