H spindulio suvirinimo linijos

VHA H spindulio suvirinimo linijos yra didelio našumo H spindulių gamybos linijos kartu su įvairia įranga ir įrankiais, kuriuos gamina JINFENG WELDCUT, kuris yra profesionalus Kinijos H spindulio suvirinimo linijų gamintojas ir tiekėjas už prieinamą kainą. H spindulio suvirinimo linijos užtikrina didesnį saugumą ir aukštą H sijų arba T sijų gamybos efektyvumą.

Siųsti užklausą

PDF parsisiųsti

Prekės aprašymas

H spindulio suvirinimo linijos





VHAH spindulio suvirinimo linijosyra aukštos kokybės H sijų gamybos linijos kartu su įvairia įranga ir įrankiais, kuriuos gamina JINFENG WELDCUT, kuris yra profesionalus Kinijos gamintojas ir tiekėjas.H spindulio suvirinimo linijossu prieinama kaina. TheH spindulio suvirinimo linijosužtikrinti didesnį H sijų arba T sijų gamybos saugumą ir aukštą efektyvumą.

JINFENG WELDCUT suteiks 2 metų garantijąH spindulio suvirinimo linijos. Pagrindiniai H sijų produkcijos elektriniai elementai yra atrinkti iš pasaulyje žinomo prekės ženklo, kuris leis vartotojams patogiau rasti dalis vietinėje vietoje, nesikreipiant iš toli iš Kinijos. VHFH spindulio suvirinimo linijosyra pažangiausios ir labiausiai automatizuotos gamybos linijos, skirtos padidinti įvairių pramonės šakų galutinių vartotojų produktyvumą.



Specifikacijos



Modelis

VHF 1500

VHF 2000

VHF3200

H-sijos juostos aukštis

200-1500 mm

200-2000 mm

450-3200 mm

Tinklo storis

6-32 mm

6-40 mm

6-60 mm

H formos sijos flanšo plotis

200-800 mm

200-800 mm

200-1200 mm

Flanšo storis

6-40 mm

8-60 mm

8-80 mm

H-sijos ilgis

4000-15000 mm

6000-18000 mm

Suvirinimo tipai

Suvirinimas naudojant CO2/MAG

Pilnas suvirinimas SAW (suvirinimas povandeniniu lanku)

H sijos surinktos padėtis

vertikaliai

H-sijos surinkimo mašina

1 komplektas

Konsolinis panardinamas lankinio suvirinimo aparatas

4 komplektai

H sijos flanšas Tiesinimo mašina

1 komplektas

1 komplektas, hidraulinis tipas

Ritininiai stalai

~90 metrų

~101 metras +

~10 metrų

Sijos apverstas 180°

3 rinkiniai (6 vienetai)

3 rinkiniai (6 vienetai)

Plieninis vežimėlis

2 rinkiniai (4 vienetai)

2 rinkiniai (4 vienetai)

Palaikykite duomenų rinkimą ŠMM



Funkcija ir taikymas



1. VHAH spindulio suvirinimo linijosyra didelio automatizavimo gamybos linijos, skirtos gaminti suvirintas I ir H sijas su mažesniais darbuotojais ir kranais.

2. Linija gali būti visiškai integruota su ŠMM sistema ir užbaigti realaus laiko ryšį tarp viršutinio kompiuterio ir valdymo sistemos, užbaigti įrangos duomenų rinkimą, įkelti visus surinktus duomenis į gamyklos ŠMM sistemą (arba viršutinę centralizuotą valdymo sistemą), užtikrinti informacijos perdavimo savalaikiškumą ir efektyvumą.

3. Projektas ir apsauga turi atitikti atitinkamų nacionalinių standartų ir aplinkos apsaugos reikalavimus; Įrangos saugos ir apsauginiai įtaisai turi atitikti atitinkamus pramonės standartus;.

4. TaiH spindulio suvirinimo linijosyra plačiai naudojami laivų statyboje, laivų statyklose ir plieno konstrukcijose ir plieninėse konstrukcijose, atviroje jūroje, sausumoje, laivų statykloms ir laivų statybai suvirinti T formos siją, plieninių konstrukcijų ir plieninių konstrukcijų H siją arba tiltus ir kt.

5. Lankstus suvirinimo įrangos dizainas leidžia palaikyti bet kokios markės suvirinimo energijos šaltinius.

6. Galimi CE, ECA sertifikatai.

7. Ši linija leidžia gaminti nuo lengvų sijų iki labai sunkių, didelio storio sijų, nekeičiant jokių įrankių ar įrangos.

8. Nuo surinkimo iki ištiesinimo viso apdorojimo nereikia jokių kranų, kurie labai sumažina kranų naudojimo riziką.

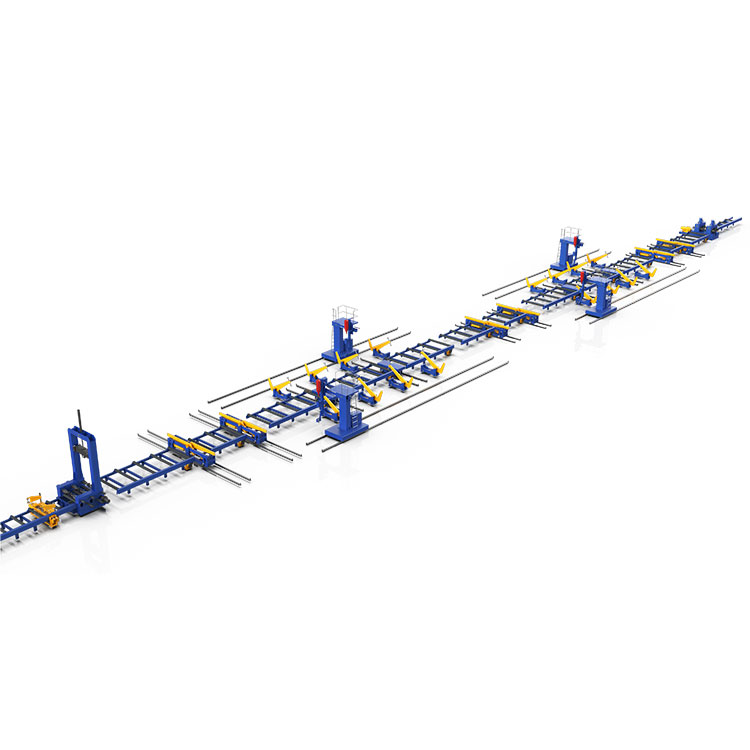

Struktūros vaizdas



Naudotų įrangos modulių sąrašasH spindulio suvirinimo linijos



1 - Surinkimo zona, kurią sudaro:

Vienos vertikalios H sijos surinkimo mašinos - CO2/MAG taškiniam suvirinimui prie juostos ir flanšų surinkimo I formos.

Vienas sijos svirties rinkinys, skirtas apversti H spindulį iš „I“ padėties į „H“ padėtį, kad būtų galima saugiai transportuoti ant riedėjimo stalo.



2-Suvirinimo zona

1 suvirinimo srityje apima:

Du konsolinių H tipo sijinio suvirinimo aparatų komplektai. Po vieną suvirinimo aparatą su 1 panardinamojo lankinio suvirinimo galvute (palaiko vieno lanko arba tandeminio lankinio suvirinimo technologiją).

Du sijos pakreiptuvų rinkiniai, kad H sija būtų 45 laipsnių kampu, kad būtų užtikrinta gera suvirinimo padėtis.

Vienas plieninių vežimėlių komplektas (sudarytas iš 2 vienetų plieninių vežimėlių), skirtas sijos atvedimui į 2-ą konsolinį SAW suvirinimo aparatą, užbaigus 1-osios suvirinimo siūlės suvirinimą.



Tarp Suvirinimo Nr. 1 ir Nr. 2 sričių yra vienas sijos svirtis, skirtas apversti siją, kuri buvo suvirinta 2 suvirinimo siūlėmis 180 laipsnių kampu, kad kitas 2 suvirinimo siūles reikia suvirinti į viršų.




2 suvirinimo srityje apima tą patį, kaip ir 1 suvirinimo sritį.


3-tiesinimo sritis, apimanti:

Vienas sijos svirties rinkinys, skirtas apversti H spindulį iš „H“ padėties į „I“ padėtį, kad būtų galima ištiesinti sijos flanšą tiesinimo mašina.

Vieno H sijos flanšų tiesinimo staklės - H sijos flanšų tiesinimui. Viena H sija turi 2 flanšus. Abu flanšus reikia ištiesinti. Tačiau mašina vieną kartą gali ištiesinti ant vieno flanšo. Taigi, ištiesinus 1 flanšą, sijos svirtis apvers siją 180 laipsnių kampu, kad apatinėje pusėje būtų flanšas, kurį reikia ištiesinti.





Kaip pagaminti suvirintą H siją / I siją iš plieno plokštės?

Toliau pateikiama gamybos schema, skirta gamybai nuo plokščių iki H sijos ir galutinio patikrinimo.


Gamybos eigos schema
