Plazminio pjovimo robotai

JINFENG® yra profesionalus Kinijos gamintojas ir tiekėjas robotų plazminių pjovimo staklių už prieinamą kainą. Plazminio pjovimo robotai yra didelio našumo automatinė pjovimo linija, skirta apdirbti juosteles, riebalų juosteles laivų statykloms, nuo deguonies kuro pjovimo plokščių iki ilgų juostelių, kraštų valymui, rašaliniam žymėjimui, plazminiam pjovimui.

Siųsti užklausą

PDF parsisiųsti

Prekės aprašymas
JINFENG® yra profesionalus Kinijos gamintojas ir tiekėjasPlazminio pjovimo robotaisu prieinama kaina. ThePlazminio pjovimo robotaiyra didelio našumo automatinė pjovimo linija, skirta apdirbti juosteles, riebalų juosteles laivų statykloms, nuo deguonies kuro pjovimo plokščių iki ilgų juostelių, kraštų valymo, rašalinio žymėjimo, plazminio pjovimo.

PBG400



Plazminio pjovimo robotai



Dėl visųPlazminio pjovimo robotaiJINFENG WELDCUT pagamintiems gaminiams bus suteikta 2 metų garantija ir kurie yra aprūpinti ritininiais stalais, kryžminiu vežimėliu, dulkių filtru, plazminio pjovimo sistema ir papildomomis funkcijomis, tokiomis kaip žymėjimo taškas, rašalinis žymėjimas su robotu ir palaiko visas CAD-CAM sąsajas. PBGPlazminio pjovimo robotaiyra pažangiausia robotizuota plazminio pjovimo linija, skirta padidinti įvairių pramonės šakų galutinių vartotojų produktyvumą.



Specifikacijos



Modelis

Juostelė

Ilgis

Svoris



12000 mm

1,5T

PBG400

100*5mm â

400*30mm

Palaikykite plazminį pjovimą, plazminį žymėjimą, žymėjimą rašaliniu būdu, CAD-CAM programinę įrangą



Funkcija ir taikymas



1. PBGPlazminio pjovimo robotaiyra didelio automatizavimo pjovimo linijos, integruotos su įvairia įranga. Vienu klavišu, kurį atlieka vienas operatorius, linija pradeda automatinį apdorojimą nuo medžiagų pakrovimo, plokščių pjovimo kelių galvučių deguonies pjovimo mašina, kraštų valymo, rašalinio žymėjimo, plazminio pjovimo ir dalių iškrovimo.

2. Linija gali būti visiškai integruota su MES sistema ir leisti nuotolinį valdymą per komandos peržiūrą, kad gamintojo inžinieriai galėtų lengvai atlikti nuotolinę diagnostiką ir išspręsti problemas internetu, nesiųsdami inžinierių į darbo vietą.

3. CNC sistema užtikrina visišką visos pagrindinės linijos sistemos valdymą (robotą, ritininį stalą, kryžminį konvejerį, matavimo vežimėlį ir griebtuvą, žymėjimo sistemą)

4. Gali skaityti *.gen failus, sukurtus iš Tribon/AM, DSTV failus, eksportuotus iš TEKLA projektavimo programinės įrangos ir kitus formatus.

5Plazminio pjovimo robotaiyra plačiai naudojami laivų statyboje, laivų statykloje ir atviroje jūroje plazminiam standikliui pjauti, kad būtų galima pagaminti plokščią plokštę, dvigubo dugno konstrukciją, mazgus, pertvaras, tinklelius, mikroplokštes skirtingiems laivams / laivams. Su PBGPlazminio pjovimo robotai, laivų statyklos ar laivų statyba gali padidinti savo gamybą ir sumažinti darbo sąnaudas.




Detalės



PBG400Plazminio pjovimo robotaisusideda iš:

Deguonies ir kuro pjovimo staklės su keliais degikliais

Ritininiai konvejeriai

Kraštų valymo linija

Kraštų nuožulniavimo mašina

Kryžminiai konvejeriai

Rašalo žymėjimas roboto ranka

Įvesties ritininis stalas

Roboto plazminio pjovimo kamera su dulkių filtru

Trumpų dalių rūšiavimo juostinis-plokštinis konvejeris

Išėjimo ritininis stalas ilgajai daliai

Priėmimo stalas ilgajai daliai

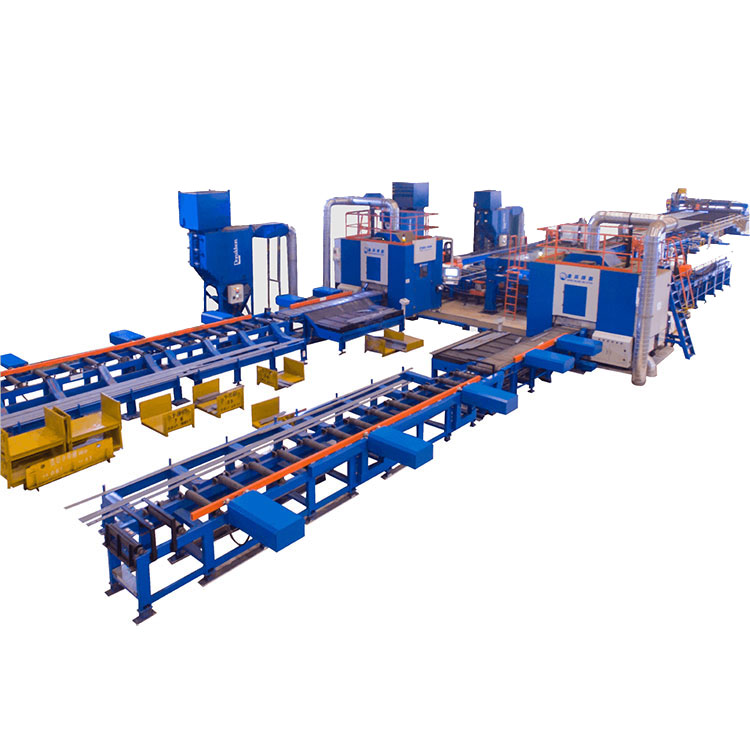

Struktūros vaizdas

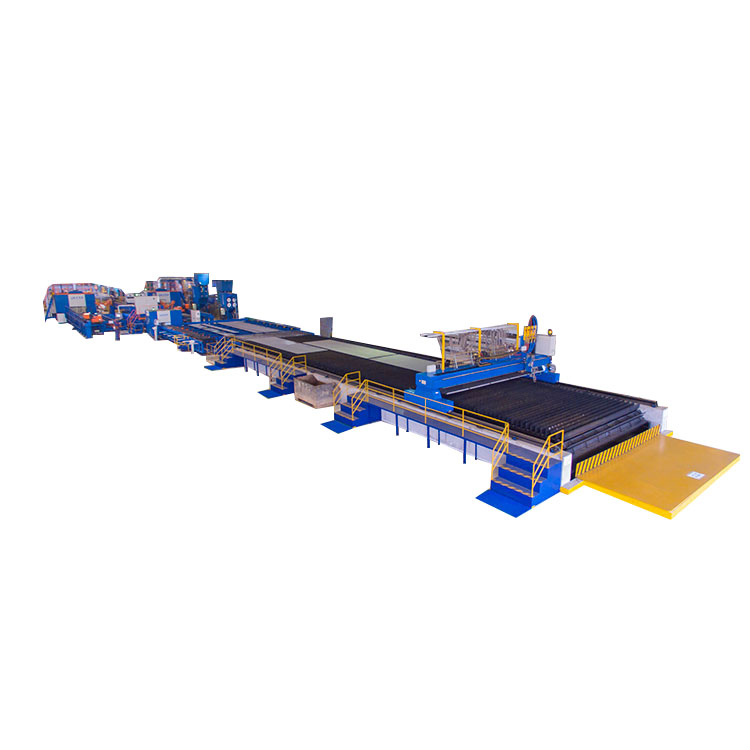

Deguonies ir kuro pjovimo staklės su keliais degikliais

Deguonies kuro pjovimo mašinoje yra keli degikliai, skirti išilginiam plieno plokštės pjovimui keliomis ilgomis juostomis. Mašina suprojektuota portalinėje konstrukcijoje ir integruota su riedėjimo stalu, kad ilga juosta būtų perkelta į buferio ritininį stalą. Po pjovimo liepsna nereikia krano ar rankiniu būdu iškrauti ilgų juostų.





Kraštų valymo linija

Integruota kraštų valymo linija į PBG400Plazminio pjovimo robotai, naudojant teptuko ratukus pagrindiniams dažams pašalinti nuo profilių kraštų, šlifavimo diskais pašalinti šlakus ir šlakus, atsirandančius pjovimo deguonies liepsna metu, kur bus suvirinimas, gali pagerinti suvirinimo kokybę kito apdorojimo metu.



Kraštų nuožulniavimo mašina

Į PBG400 integruota briaunų nupjovimo mašinaPlazminio pjovimo robotai, naudojant presavimo ratukus, kad prispaustumėte 4 plokščio strypo kraštus, ilgą juostelę su aštriu kraštu po terminio pjovimo, kad suformuotumėte 4 kraštą R2-R3 apvalioje briaunoje, kurios paviršius bus geras dažymui kito apdorojimo metu.




Rašalinio žymėjimo robotas

Norėdami pritvirtinti rašalinio spausdintuvo žymėjimo galvutę prie roboto rankos. Robotas juda išilgai plokščios juostos, kad užbaigtų rašalo žymėjimą per visą ilgos juostos plieno juostos ilgį. Atspausdinus rašalu ant profilio, profilio nebereikia grąžinti į pradinę vietą, tada jį perkelti į PBG400Plazminio pjovimo robotaipjovimo kamera plazminiam pjovimui.




Roboto pjovimo kamera

Pjovimo kameroje sumontuota 6 ašių roboto ranka, kad būtų galima kokybiškai pjauti profilius. Tai yra pagrindinė viso PBG400 dalisPlazminio pjovimo robotaipjovimo kamera plazminiam pjovimui.



Juostinis konvejeris ir priėmimo stalas

Įrengus juostinį konvejerį po pjovimo kameros, PBG400Plazminio pjovimo robotaigali automatiškai rūšiuoti trumpas dalis ir automatiškai išvesti dalis. Trumpoji dalis stūmikliu stumiama prie priėmimo stalo, kad operatorius galėtų lengvai atlikti trumpąsias dalis.





Ilgų dalių stūmiklis ir priėmimo stalas

Ilgos dalies stūmiklis yra integruotas į išvesties ritininį stalą, kai čia prie išvesties ritininio stalo atkeliauja ilga dalis, stūmiklis automatiškai nustums ilgą dalį, kad nukristų ant priėmimo stalo.
