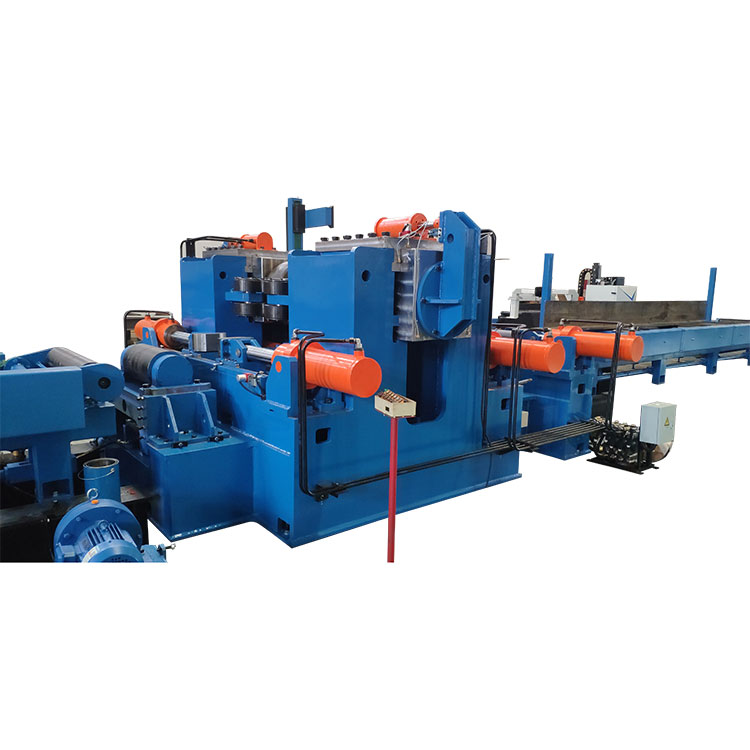

H sijos tiesinimo mašina

JINFENG WELDCUT yra profesionalus Kinijos H spindulių tiesinimo mašinų gamintojas ir tiekėjas už prieinamą kainą. H sijos tiesinimo mašinos yra didelio našumo mašinos, skirtos paspausti H sijos flanšą, kad jis būtų tiesus, kad būtų pašalinta H sijos flanšo deformacija, atsirandanti dėl suvirinimo susitraukimo nuo karščio, kurį sukuria povandeninis lankinis suvirinimas.

JZ40 / YJZ60A / YJZ60B / YJZ80H sijos tiesinimo mašina

JINFENG WELDCUT yra profesionalus Kinijos gamintojas ir tiekėjasH sijos tiesinimo mašinas už prieinamą kainą. TheH sijos tiesinimo mašinas yra didelio našumo mašinos, skirtos paspausti H sijos flanšą, kad jis būtų tiesus, pašalinti H sijos flanšo grybelinę deformaciją, kurią sukelia suvirinimas susitraukiant nuo povandeninio lankinio suvirinimo sukuriamos šilumos.

Dėl visųH sijos tiesinimo mašinaJINFENG WELDCUT pagamintiems gaminiams bus suteikta 2 metų garantija, o tai yra aukščiausios našumo mašinos, padidinančios galutinių vartotojų našumą nuo plieninės konstrukcijos, tilto, konstrukcijos.

Specifikacijos

Modelis		JZ40	YJZ60A	YJZ60B	YJZ80B	YJZ80C
Tipas		Mechaninis	Hidraulinis	Hidraulinis	Hidraulinis	Hidraulinis
Flanšo plotis (mm)		200-800	200-800	200-800	200-800	200-1200
Tinklo aukštis (mm)		200-1500	200-1800	220-2500	450-1800	450-3000
Flanšo storis	Q235	6-40 mm	6-60 mm	6-80 mm	6-100 mm	6-100 mm
Flanšo storis	Q345	6-30 mm	6-40 mm	6-60 mm	6-80 mm	6-80 mm
Įvesties ritininis stalas		10m, tuščia eiga	12m, tuščia eiga	12m, galia	12m, hidraulinis
Išvesties ritininis stalas		10m, tuščia eiga	12m, tuščia eiga	12m, galia	12m, hidraulinis
Tiesinimo greitis		11 m/min	8,5 m/min	6,7 m/min	6,0 m/min	4,7 m/min
Hidraulinė stotis		NE	TAIP	TAIP	TAIP	TAIP
Mašinos galia		11kw+1,1kw*2 =13,2KW	11kw+4kw = 15 kW	11KW+4KW = 15 kW	15KW+7,5KW +2,2KW*2 =26,9KW	22KW+7,5KW +3KW*2 =35,5KW
Hidraulinis slėgis		NE	16 MPa	16 MPa	16 MPa	16 MPa

Funkcija ir taikymas

H-sijų tiesinimo staklės tinka suvirintų "T" ir "H" profilių tiesinimui. Suvirinus profilį, flanšo plokštė deformuojasi dėl suvirinimo siūlės susitraukimo, ją reikia pataisyti, kad ji taptų kvalifikuotu ruošiniu. Taigi ši mašina yra geresnė flanšo tiesinimo įranga. Mašina turi didelę tiesinimo jėgą, greitą tiesinimo greitį, mažą plotą, mažas energijos sąnaudas, lengvą valdymą ir patikimą darbą. Jis ypač tinka plieno konstrukcijoms, laivų statybos pramonei ir kitoms masinės "T" arba "H" sijos gamybos įmonėms.

Detalės

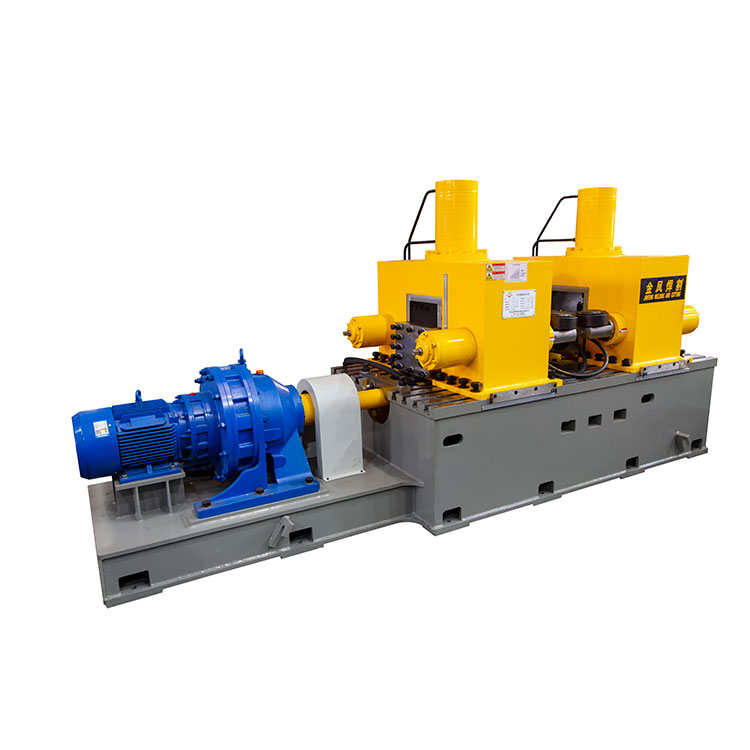

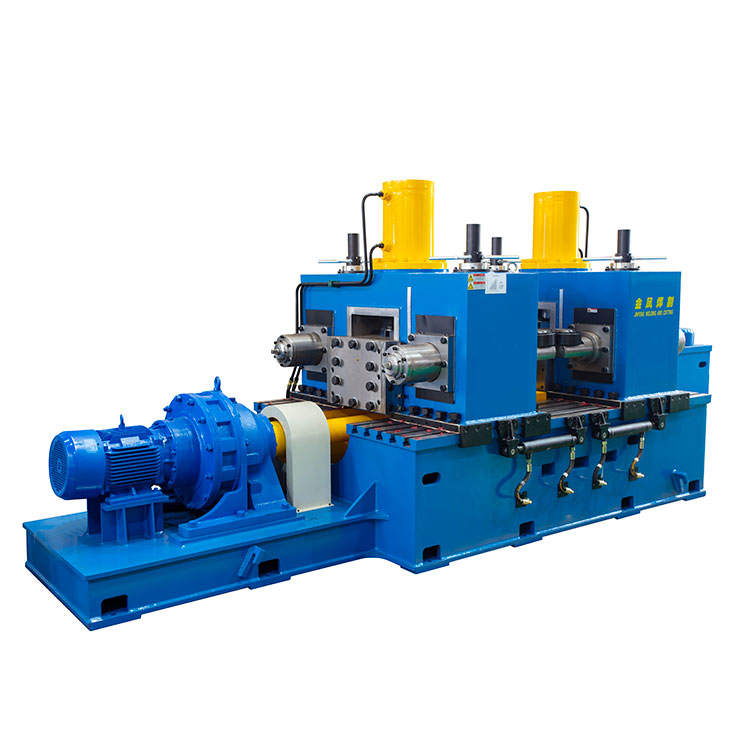

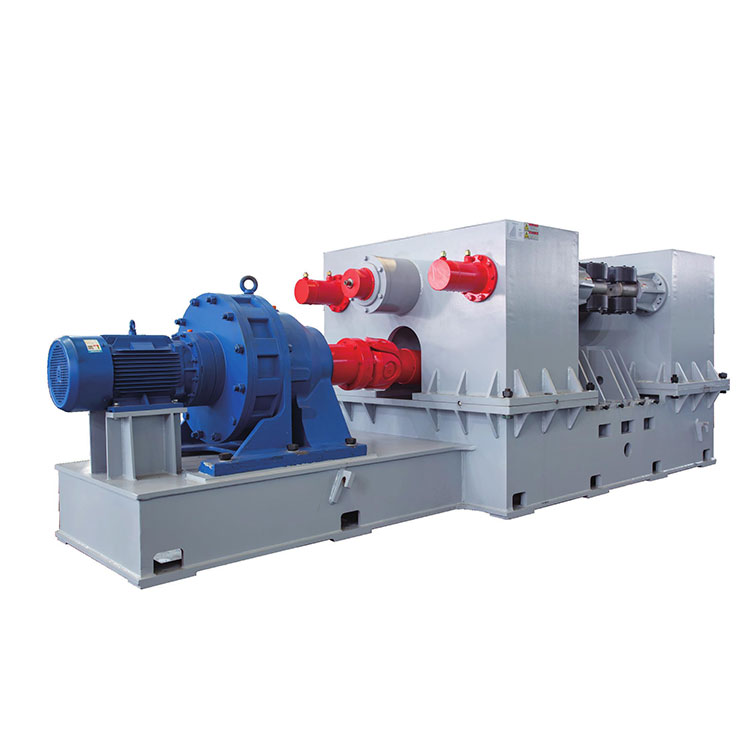

H-sijos tiesinimo stakles sudaro pagrindinės sėdynės, kairės / dešinės dėžės konstrukcijos, juostos suspaudimo įtaisas, pagrindinis transmisijos mechanizmas, hidraulinė ir elektrinė valdymo sistema bei transportavimo ritinėliai ir kt.
