CNC H spindulio suvirinimo linijos

WH6012 Smart CNC H spindulio suvirinimo linijos yra didelio našumo H sijų gamybos linijos kartu su įvairia įranga ir įrankiais, kurias gamina JINFENG WELDCUT, kuris yra profesionalus Kinijos WH6012 Smart CNC H spindulio suvirinimo linijų gamintojas ir tiekėjas už prieinamą kainą. WH6012 Smart CNC H sijų suvirinimo linijos užtikrina didesnį saugumą ir didesnį H sijų arba T sijų gamybos efektyvumą.

Siųsti užklausą

PDF parsisiųsti

Prekės aprašymas

WH6012CNC H sijinio suvirinimo linijos



WH6012 SmartCNC H sijinio suvirinimo linijosyra aukštos kokybės H sijų gamybos linijos kartu su įvairia įranga ir įrankiais, kuriuos gamina JINFENG WELDCUT, kuris yra profesionalus WH6012 Smart Kinijos gamintojas ir tiekėjas.CNC H sijinio suvirinimo linijossu prieinama kaina. „WH6012 Smart“.CNC H sijinio suvirinimo linijosužtikrinti didesnį H sijų arba T sijų gamybos saugumą ir aukštą efektyvumą.

JINFENG WELDCUT suteiks 2 metų garantiją WH6012 SmartCNC H sijinio suvirinimo linijos. Pagrindiniai H sijų produkcijos elektriniai elementai yra atrinkti iš pasaulyje žinomo prekės ženklo, kuris leis vartotojams patogiau rasti dalis vietinėje vietoje, nesikreipiant iš toli iš Kinijos. „WH6012 Smart“.CNC H sijinio suvirinimo linijosyra pažangiausios ir labiausiai automatizuotos gamybos linijos, skirtos padidinti įvairių pramonės šakų galutinių vartotojų produktyvumą.



Specifikacijos



Modelis

WH6012

WH6012

Kontrolės būdas

CNC valdomas

CNC valdomas

H-sijos juostos aukštis

220-1200 mm

220-1200 mm

Tinklo storis

6-40 mm

6-40 mm

H formos sijos flanšo plotis

1400-800 mm

1400-800 mm

Flanšo storis

6-60 mm (Q235);

6–40 mm (Q345)

6–60 mm (Q345)



H-sijos ilgis

5000-15000 mm

Suvirinimo tipai

Suvirinimas naudojant CO2/MAG

Pilnas suvirinimas SAW

H sijos surinktos padėtis

Horizontaliai,

suvirinimas ant 4 suvirinimo siūlių tuo pačiu metu

H-sijos suvirinimo padėtis

Horizontalus ir pakreipiamas 45° kampu

Palaikykite duomenų rinkimą ŠMM



Įrangos sąrašai



Nr.

vardas

Kiekis

Pastabos

1

WHZ6015 H-beam Horizontali surinkimo mašina

1 komplektas



2

WMH36 H-Beam automatinis SAW suvirinimo aparatas

1 komplektas

4 rankos

WMH36 H-Beam automatinis SAW suvirinimo aparatas

2 rinkinys

2 rankos

2.1

WHJ12 CNC suvirinimo padėties reguliatorius

4 rinkinys



3

WJZ6015 H-beam Horizontali tiesinimo mašina

1 komplektas



4

WFZ6012 H-Beam plekšnė

2 rinkinys



5

WHG6012 Ritininis stalas

6 rinkinys



6

WYG12Beam judantis vežimėlis

2 rinkinys



7

Išmani duomenų rinkimo valdymo sistema

1 komplektas









Funkcija ir taikymas



1. WH6012 SmartCNC H sijinio suvirinimo linijosyra didelio automatizavimo gamybos linijos, skirtos gaminti suvirintas I ir H sijas su mažesniais darbuotojais ir kranais.

2. Visą gali valdyti tik 3 darbuotojaiCNC H sijinio suvirinimo linijos.

3. Linija gali būti visiškai integruota su ŠMM sistema ir užbaigti realaus laiko ryšį tarp viršutinio kompiuterio ir valdymo sistemos, užbaigti įrangos duomenų rinkimą, įkelti visus surinktus duomenis į gamyklos ŠMM sistemą (arba viršutinę centralizuotą valdymo sistemą), užtikrinti informacijos perdavimo savalaikiškumą ir efektyvumą.



4. Projektas ir apsauga turi atitikti atitinkamų nacionalinių standartų ir aplinkos apsaugos reikalavimus; Įrangos saugos ir apsauginiai įtaisai turi atitikti atitinkamus pramonės standartus;.

5. Šis WH6012 SmartCNC H sijinio suvirinimo linijosyra plačiai naudojami plieninėse konstrukcijose ir plieno konstrukcijose, atviroje jūroje, sausumoje, H-sijos suvirinimui pastatams, dirbtuvėms, gamykloms ar tiltams gaminti.

6. Lankstus suvirinimo įrangos dizainas leidžia palaikyti bet kokios markės suvirinimo energijos šaltinius.

6. Galimi CE, ECA sertifikatai.

7. Ši linija leidžia gaminti nuo lengvų sijų iki labai sunkių, didelio storio sijų, nekeičiant jokių įrankių ar įrangos.

8. Nuo surinkimo iki ištiesinimo viso apdorojimo nereikia jokių kranų, kurie labai sumažina kranų naudojimo riziką.









Struktūros vaizdas

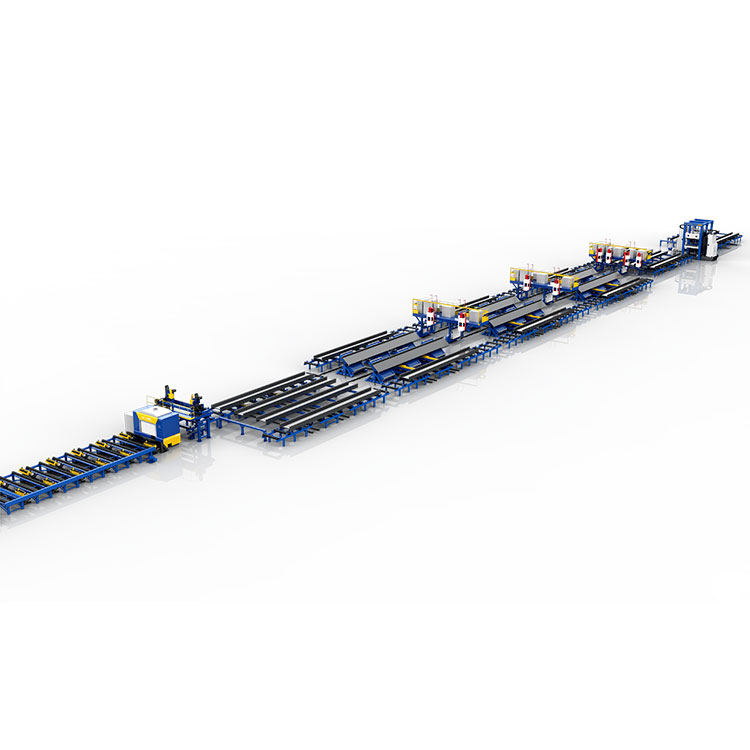

WH6012 Smart naudojamų įrangos modulių sąrašasCNC H sijinio suvirinimo linijos

1 - Surinkimo zona, kurią sudaro:

Vienas įvesties ritininio stalo komplektas su flanšo pakreipimu ir juostos keltuvu, kad tilptų 2 flanšai ir 1 juosta H formos padėtyje ir suspaustų juos H formos.

Vienos Horizontalios H sijos surinkimo mašinos - CO2/MAG taškiniam suvirinimui prie juostos ir flanšų H formos surinkimo.



Dvi flanšinės plokštės ir viena juostos plokštė, kurią reikia surinkti ir formuoti, pakeliamos kranu ant įvesties ritininio stalo.

Tada pagal automatinę programą įranga pakels juostos plokštę, apversdama dvi flanšo plokštes ir užfiksuos juostos plokštę, kad iš pradžių sudarytų H formą, o tada jos kartu gabenamos į pagrindinę mašiną. Tada mašinoje sumontuotas įtaisas juostos galams ir flanšams išlyginti, juostos presavimo įtaisas, H formos sijos suspaudimo įtaisas, automatinė valdymo sistema ir keturi suvirinimo deglių rinkiniai ir kiti komponentai derina veikti kartu, kad greitai užbaigtų H formos sijos surinkimą taškiniu suvirinimu.



Įrenginys, skirtas pakelti juostą ir apversti flanšus




Taškinis suvirinimas ant 4 siūlių vienu metu



Tik vienas asmuo turi įvesti arba iškviesti H formos sijos specifikacijas ir parametrus automatinėje valdymo sistemoje ir paspausti paleidimo mygtuką, kad paleistumėte mašiną, kai bus pakrauta flanšo plokštė ir juostos plokštė. Todėl mažiau naudojamas kranas ir aukšta sauga;

Mašina veikia įprastomis sąlygomis, pakėlus medžiagas ant įvesties ritininio stalo, nereikia rankinio įsikišimo įpusėjus surinkimui (pvz., rankinis padėties nustatymas, pagalbinis važiuojančio krano išlyginimas, smūgio korekcija, kėlimas, apvertimas, lankstymas ir kt.), todėl automatizavimo laipsnis yra labai aukštas;

Kadangi kiekvieną H spindulio klavišo padėtį valdo servo variklis ir aptinka jutiklis, išvengiama tikslumo nuokrypio, kurį sukelia žmogaus gėda.

Tuo pačiu metu mašina automatiškai valdo visas keturių suvirinimo siūlių suvirinimo vietas, o suvirinimo taškų dydžio ir atstumo vienodumas yra geresnis nei rankinio taškinio suvirinimo.

Horizontalios H sijos surinkimo mašina








2-Suvirinimo zona

apima:

WHM36 H-Beam Automatinis SAW suvirinimo aparatas, turintis 4 panardinamojo lankinio suvirinimo galvutes (palaiko vieno lanko arba tandeminio lankinio suvirinimo technologiją).

Įranga susideda iš dviejų dalių: portalinio suvirinimo pagrindinio aparato ir kelių padėčių suvirinimo padėties reguliatoriaus. Atsižvelgdami į H spindulio suvirinimo charakteristikas ir tandeminio lankinio povandeninio lankinio suvirinimo proceso ypatybes, šiai įrangai, kuri yra ypatingiausia konstrukcija, suprojektuojame du suvirinimo režimus: „dviejų svirties plokščiojo filialinio suvirinimo“ arba „vienos svirties filialinio suvirinimo rankiniu būdu“. Šios konstrukcijos tikslas yra tai, kad aparatas galėtų automatiškai pasirinkti optimalų suvirinimo režimą, kad būtų galima greitai suvirinti H pluoštą, atsižvelgiant į skirtingą H sijos juostos storį. O kelių padėčių suvirinimo stalas veikia su suvirinimo technologijos / režimo poreikiu apversti H spindulį skirtingu reikiamu kampu, kad būtų pasiektas geriausias įsiskverbimas ir suvirinimo siūlės našumas. Be kelių padėčių suvirinimo stalo, tarp suvirinimo stalo ir ritininio stalo veikia 180 laipsnių sijos svirtis, kuri padės realizuoti automatinį H sijos įvedimą ir išmetimą bei automatinį apvertimą suvirinant skirtingu suvirinimo siūlės numeriu.



Suvirinimas horizontalioje padėtyje = plokščias suvirinimas



ARBA:

WHM36 H-Beam Automatinis SAW suvirinimo aparatas, turintis 2 panardinamojo lankinio suvirinimo galvutes (palaiko vieno lanko arba tandeminio lankinio suvirinimo technologiją).

WHM36 H-Beam automatinis SAW suvirinimo aparatas



Suvirinimas pasvirusioje padėtyje = suvirinimas žemyn



Norint dirbti su kiekvienu SAW suvirinimo aparatu, kiekvienai mašinai yra 2 CNC suvirinimo padėties nustatymo įtaisų rinkiniai, skirti H spindulį pasukti horizontalia arba 55 laipsnių kampu, kad būtų užtikrinta gera suvirinimo kokybė.

CNC suvirinimo padėties reguliatorius




Suvirinimo zonoje yra sijos sijos apversti 90 laipsnių arba 180 laipsnių kampu įvairiems suvirinimo tikslams.






Sijos svirtis apverčia H spindulį



Sijos plekšnių darbo schema:






3-tiesinimo sritis, apimanti:

Vienas sijos svirties rinkinys, skirtas apversti H spindulį iš „H“ padėties į „I“ padėtį, kad būtų galima ištiesinti sijos flanšą tiesinimo mašina.

Vieno H sijos flanšų tiesinimo staklės - H sijos flanšų tiesinimui. Viena H sija turi 2 flanšus. Abu flanšus reikia ištiesinti. Tačiau mašina vieną kartą gali ištiesinti ant vieno flanšo. Taigi, ištiesinus 1 flanšą, sijos svirtis apvers siją 180 laipsnių kampu, kad apatinėje pusėje būtų flanšas, kurį reikia ištiesinti.



CNC horizontalaus tiesinimo mašina






Kaip pagaminti suvirintą H siją / I siją iš plieno plokštės?

Toliau pateikiama gamybos schema, skirta gamybai nuo plokščių iki H sijos ir galutinio patikrinimo.

Gamybos eigos schema



„Usersâ“ gamykloje sumontuotos H spindulio suvirinimo linijos
