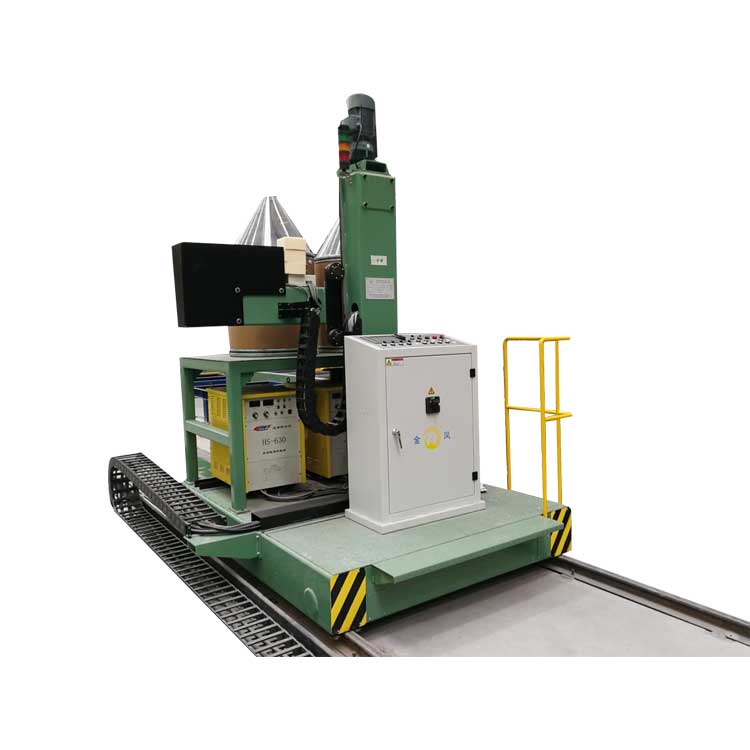

Box Beam Esw Elektroslako suvirinimo aparatai

JINFENG WELDCUT suteiks 1 metų garantijąDėžutinio pluošto ESW elektros šlako suvirinimo aparatai. Pagrindiniai „Box“ sijų gamybos linijų elektriniai elementai parenkami iš visame pasaulyje žinomo prekės ženklo, kuris leis vartotojams patogiau rasti detales vietoje, negaunant iš didelio atstumo iš Kinijos.Dėžutinio pluošto ESW elektros šlako suvirinimo aparataiyra pažangiausia ir efektyviausia įranga, skirta padidinti galutinių vartotojų produktyvumą iš plieno konstrukcijų, plieninių konstrukcijų ir aukštų pastatų.

Struktūros vaizdas

Specifikacijos

NE.	MODELIS	XZHB15	XZM2016
1	Dėžutės sijos plotis	□300～□1500 mm	300-2000 mm
2	Dėžutės sijos aukštis	□300～□1500 mm	300 ~ 1600 mm
3	Dėžutės sijos ilgis	6000-15000 mm	4000-15000 mm
4	Bėgio ilgis	17000 mm (2 mašinos turi tuos pačius bėgius)	20000 mm
5	Bėgio tarpatramis	1400 mm	3500 mm
6	Sijos kėlimo greitis	1380 mm/min	1600 mm
7	Išilginis važiavimo greitis	800–4500 mm/min	800–4500 mm/min
8	Suvirinimo forma	Sunaudojamo laido tipas, Purkštuko vartojimo tipas	Sunaudojamo laido tipas, Purkštuko vartojimo tipas
9	Vairavimo režimas	Dviguba pavara
10	Kontrolės būdas	Kintamo dažnio bepakopis greičio reguliavimas

Funkcija ir taikymas

Dėžutinio pluošto ESW elektros šlako suvirinimo aparataiyra puikus produktas, kurį pristatė Jinfeng Welding and Cutting Company plieno konstrukcijų pramonei. Tai speciali suvirinimo įranga, specialiai sukurta suvirinimo dėžės sijai. Siekiant užtikrinti pakankamą standumą ir atsparumą sukimui gaminant dėžės siją, pertvaros (t. y. standesnės plokštės) paprastai suvirinamos dėžutės sijos vidinėje pusėje. Ši mašina yra speciali įranga, skirta suvirinti suvirinimo siūles tarp dėžutės sijos išorinės plokštės ir vidinių pertvarų. Įranga turi šiuos privalumus:

1.1. Įrengti du elektros šlako suvirinimo sistemų komplektai, kuriais galima sinchroniškai suvirinti dvi tos pačios pertvaros plokštės siūles;

1.2. Mašinos važiavimo greitis skirstomas į didelį ir mažą greitį, o tai leidžia greitai ir tiksliai nustatyti elektros šlako suvirinimo angas;
1.3. Konsolinė sija naudojama bendram pakėlimui ir nuleidimui, o sąlyčio su kolona vietoje yra vertikalus kreipiamasis mechanizmas, kuris yra lankstus ir stabilus;
Kryžminis slankiklio mechanizmas gali reguliuoti suvirinimo pistoleto padėtį elektros šlako suvirinimo metu, kad būtų išvengta suvirinimo nukrypimų;
1.5. Aukštas automatizavimo laipsnis, patikimas veikimas, paprasta struktūra ir patogus valdymas bei priežiūra.

Naudotojų gamykloje sumontuoti dėžiniai ESW elektros šlako suvirinimo aparatai

Kaip pagaminti suvirintą Box siją iš plieno plokštės?

Toliau pateikiama gamybos schema, skirta gamybai nuo plokščių iki H sijos ir galutinio patikrinimo.
Gamybos eigos schema
