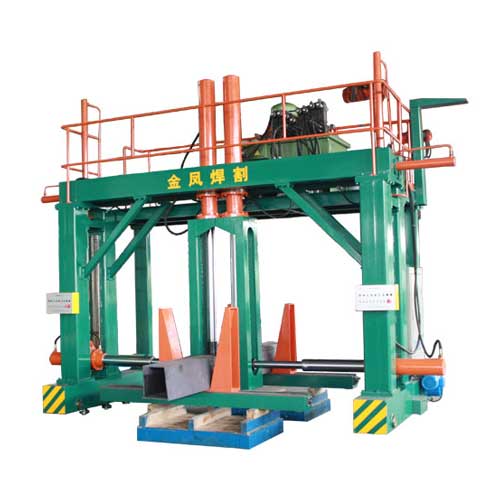

Dėžės sijų surinkimo mašinos

JINFENG WELDCUT suteiks 1 metų garantiją XXZ15Dėžutės sijų surinkimo mašinos. Pagrindiniai „Box“ sijų gamybos linijų elektriniai elementai parenkami iš visame pasaulyje žinomo prekės ženklo, kuris leis vartotojams patogiau rasti detales vietoje, negaunant iš didelio atstumo iš Kinijos. XXZ15Dėžutės sijų surinkimo mašinosyra pažangiausia ir efektyviausia įranga, skirta padidinti galutinių vartotojų produktyvumą iš plieno konstrukcijų, plieninių konstrukcijų ir aukštų pastatų.

Struktūros vaizdas

Specifikacijos

1	Dėžutės sijos plotis	□300～□1500 mm
2	Dėžutės sijos aukštis	□300～□1500 mm
3	Dėžutės sijos ilgis	6000-15000 mm
4	Bėgio ilgis	19000         mm
5	Bėgio tarpatramis	2500          mm
6	Pagrindinis mašinos judėjimo greitis	0,5 ~４   m/min
7	Hidraulinės sistemos darbinis slėgis	12 MPa
8	Maksimalus šoninio cilindro slėgis	15t × 2
9	Maksimalus viršutinio cilindro slėgis	21t × 2
10	Vairavimo režimas	Dvipusė kintamo dažnio pavara

Funkcija ir taikymas

XXZ15Dėžutės sijų surinkimo mašinosturi šiuos privalumus:
Dėžutės sija (stulpelis) sudaryta iš "U" formos sijos ir dengiamosios plokštės, kurios buvo suvirintos ir suformuotos. Surinkimo metu ruošinys stovi, pagrindinė mašina juda sekcijomis, o prispaudimo surinkimo režimas nustatomas pagal poreikį.

Pirmiausia pakelkite „U“ formos tašką, privirintą prie surinkimo mašinos transportavimo ritininio stalo, arba transportuokite į šią stotį iš ankstesnės „U“ formos surinkimo stoties. Tada pakelkite viršutinę dengiančią plokštę ant "U formos" pagal brėžinio reikalavimus ir naudokite kaip pagrindinį presavimo įrenginį ir viršutinį presavimo įrenginį. Paspauskite ir suvirinkite viršutinę dangtelio plokštę, kad užbaigtumėte viso ruošinio surinkimą. Ruošinio segmentų ilgio surinkimas pasiekiamas judant pagrindinei mašinai. Surinktas ruošinys siunčiamas į kitą procesą transportavimo ritininiu stalu tolesniam apdorojimui.
(Čia esančius rankinius CO2 MIG suvirinimo aparatus tiekia vartotojas. Rankinio suvirinimo aparatai nėra Pardavėjo/tiekėjo tiekimo asortimente)

Naudotojų gamykloje sumontuotos dėžės sijų surinkimo mašinos

Kaip pagaminti suvirintą Box siją iš plieno plokštės?

Toliau pateikiama gamybos schema, skirta gamybai nuo plokščių iki H sijos ir galutinio patikrinimo.
Gamybos eigos schema
