Sijos plaukeliai

JINFENG WELDCUT suteiks 1 metų garantijąSijos plaukeliai. Pagrindiniai „Box“ sijų gamybos linijų elektriniai elementai parenkami iš visame pasaulyje žinomo prekės ženklo, kuris leis vartotojams patogiau rasti detales vietoje, negaunant iš didelio atstumo iš Kinijos. TheSijos plaukeliaiyra pažangiausia ir efektyviausia įranga, skirta padidinti galutinių vartotojų produktyvumą iš plieno konstrukcijų, plieninių konstrukcijų ir aukštų pastatų.

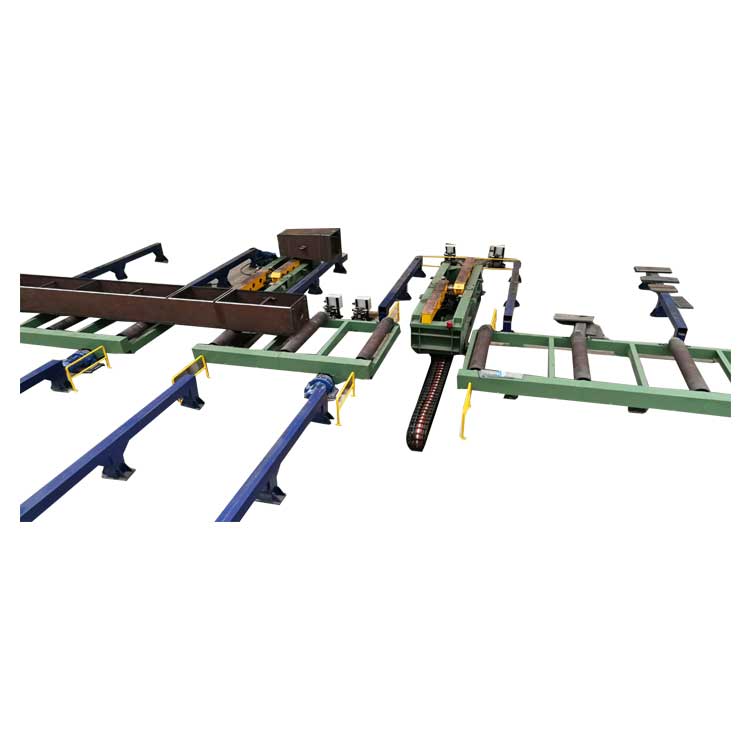

Struktūros vaizdas

ĮRANGOS NAUDOJIMAS

Du judamosios 180° hidraulinės dalyssijos plaukeliaiyra kiekviename komplekte, daugiausia naudojami ruošiniams apversti po suvirinimo vienoje pusėje. Dirbdami pakelkite ruošinį nuo ritininio stalo arba ruošinio stovo, o reduktorius varo du apverčiamus laikiklius, kad judėtų sinchroniškai, kad ruošinys būtų perkeltas į ritininio stalo arba ruošinio stovo šoną. Tada du hidrauliniai cilindrai varo dvi L formos svirtis, kad jos suktųsi sinchroniškai. Apvertus ruošinį, jis perkeliamas į ritininio stalo arba ruošinio stovo vidurį, o tada ruošinys vežamas į kitą procesą arba suvirinamas.

PAGRINDINIAI TECHNINIAI PARAMETRAI

1	Ruošinio svoris	≤30t
2	Važiavimo variklio galia	1,5 × 2–3,0 kW
3	Ėjimo greitis	6m/min
4	Hidraulinės stoties slėgis	Max 16Mpa
5	Geležinkelio centro atstumas	900 mm

VEIKIMO CHARAKTERISTIKOS

Įranga susideda iš pagrindinės mašinos, hidraulinės sistemos ir elektrinės valdymo sistemos. Dviejų asmenų grupėsijos plaukeliaiyra naudojami vienu metu apvirsti ir judėti. Jųdviejų apvertimo procesassijos plaukeliaiyra valdomas pažangiais hidrauliniais sinchronizavimo vožtuvais, kad būtų užtikrintas sinchroniškas kiekvienos apverčiamos svirties sukimasis pakreipimo proceso metu. Rankiniu būdu valdykite ruošinio apsisukimo procesą, kad ruošinio apsisukimas būtų 90 °.

3.2 Kiekvienassijos plaukeliainaudoja standartinių hidraulinių inžinerinių cilindrų rinkinį, kad stumtų "L" tipo besisukančią svirtį, kad suktųsi, o tai gali apversti ruošinį. Ant pasukimo kronšteino yra sumontuotas greičio reduktorius ir važiavimo ratas, leidžiantis pasukimo laikikliui atlikti judėjimo funkciją.

3.3 Įranga turi būti varoma hidrauliškai ir turėti atsparumo smūgiams, stabilaus apvirtimo ir mažo gedimo greičio charakteristikas, palyginti su mechaniškai varomomis apvertimo mašinomis. Juo galima ne tik apversti ruošinį 90º kampu, bet ir pakelti norint judėti iš vienos vietos į kitą. Palyginti su tradicinėmis grandinės apyvartos staklėmis, ne tik neuždaroma darbo vieta, palengvinanti ruošinio pakėlimą ir transportavimą, bet ir bendrieji matmenys, ypač aukščio matmenys, labai sumažėja, o veikimas yra saugus ir patikimas. Viena dviejų jungčių valdymo rinkinių grupė, lengvai valdoma, saugi ir patikima.

Naudotojų gamykloje sumontuotos sijos
