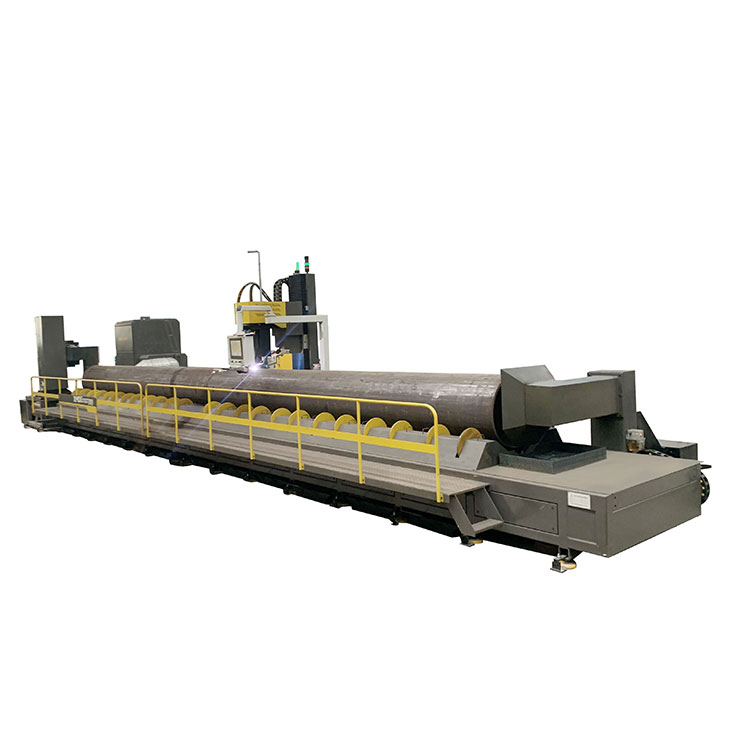

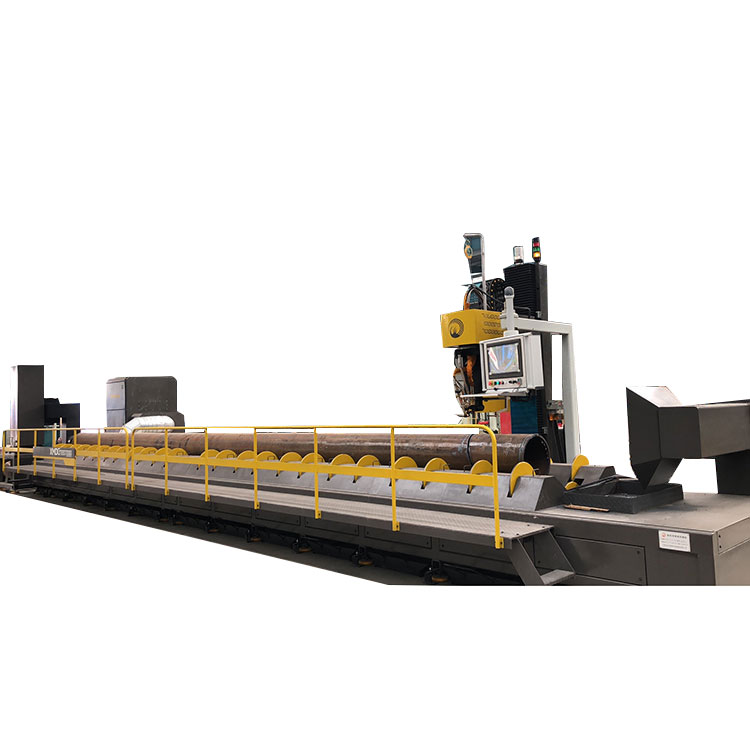

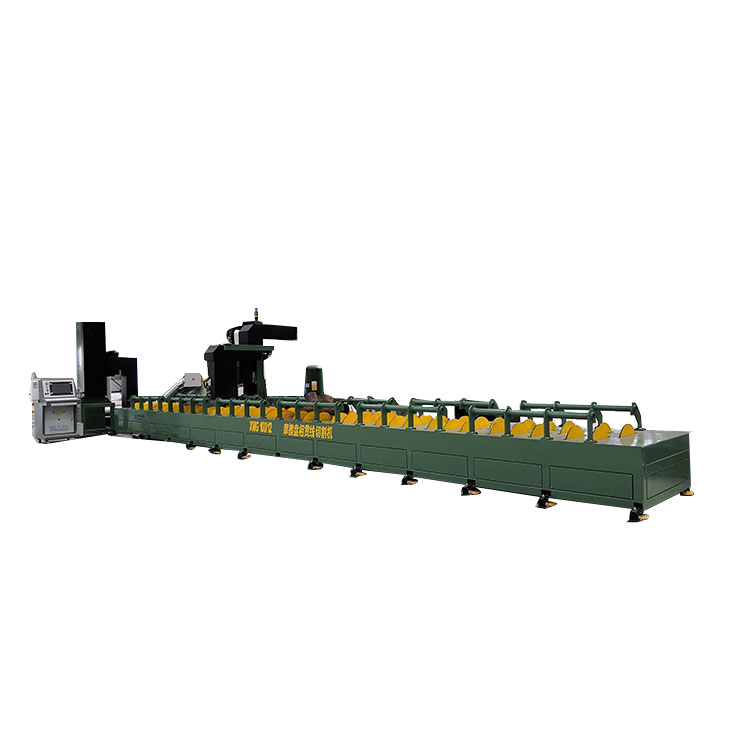

Vamzdžių pjovimo mašinos su ritinine lova

XMG

Vamzdžių pjovimo mašinos su ritinine lova

Dėl visųVamzdžių pjovimo mašinos su ritinine lovaJINFENG WELDCUT pagaminti produktai bus pristatyti galutiniam vartotojui su 2 metų garantija ir kurie yra su griebtuvu apvaliam vamzdžiui užspausti ir vamzdžio pasukimui pjovimo metu, vamzdžio atramos. Plazminio pjovimo degiklis ir deguonies liepsnos pjovimo degiklis yra sumontuoti ant judančio vežimėlio, kuris gali judėti išilgai vamzdžio. Įrenginys palaiko visas CAD-CAM sąsajas kaip pasirinktį. XMGVamzdžių pjovimo mašinos su ritinine lovayra pažangiausia vamzdžių terminio pjovimo mašina, skirta padidinti įvairių pramonės šakų galutinių vartotojų produktyvumą.

Specifikacijos

Palaiko plazminį pjovimą, plazminį žymėjimą, rašalinį žymėjimą, CAD-CAM programinę įrangą, dulkių nusiurbimo filtrus

Funkcija ir taikymas

1. XMGVamzdžių pjovimo mašinos su ritinine lovaGali pasiūlyti aukštos kokybės kampinį pjovimą, skylių pjovimą, vertikalų pjovimą, kad sumažintų masę ir palengvintų suvirinimą kitame procese.

2. Vamzdžių pjovimo mašiną galima visiškai integruoti su MES sistema ir leisti nuotoliniu būdu valdyti per komandos peržiūros programą, kad gamintojo inžinieriai galėtų lengvai atlikti nuotolinę diagnostiką ir išspręsti problemas internetu, nesiųsdami inžinierių į darbo vietą.

3. CNC programinė įranga palaiko dalių pjovimą ir rankinį programavimą pagal CNC integruotas makrokomandas. CNC turi duomenų failo, eksportuoto iš TEKLA projektavimo programinės įrangos, importavimo sąsają.

4. Šis XMGVamzdžių pjovimo mašinos su ritinine lovaplačiai naudojami laivų statyboje, laivų statyklose, atviroje jūroje, plieno konstrukcijose, plieninėse konstrukcijose, vamzdynuose, vamzdžių plazminiam pjovimui ir deguonies liepsnos pjovimui, siekiant sukurti stadionus, tiltus, pramogų parką, parodų centrus, oro uostą, prekybos centrus, santvaras, slides, rėmus, striukes, kėliklius, atraminį rėmą, vamzdynus ir kt.

Pridedant XMGVamzdžių pjovimo mašinos su ritinine lovaĮ gamybos įrenginį galutiniai vartotojai iš skirtingų pramonės šakų gali padidinti savo gamybą ir gerokai sumažinti darbo sąnaudas.

5. Didelis efektyvumas: vamzdžio pakrovimo laikas yra 1/5 griebtuvo tipo vamzdžių pjovimo mašinos (pakabos tipo vamzdžių pjovimo mašinoje pjovimo laikas yra apie 1/3 viso pjovimo laiko ciklo, 2/3 laiko yra paruošimo laikas prieš pjovimą)

Struktūros vaizdas

1. Dulkės sugeriančios – Neprivaloma

Aplinkos apsaugos sumetimais abiejuose mašinos galuose sumontuoti dulkių sugeriantys įtaisai, kurie nukreipia plazmos dūmus į dulkių filtrą. Viena dulkių sugėrimo įtaiso pusė yra judama skirtingo ilgio vamzdžiams.

2.Dulkių nusiurbimo filtras

Aplinkos apsaugos sumetimais XMG yra įrengtas dulkių nusiurbimo filtrasVamzdžių pjovimo mašinos su ritinine lova. Filtras yra prijungtas prie dulkių sugeriančių įtaisų per oro kanalą.

3.CNC valdymo sistema

Pagrindinis CNC valdymo blokas yra pramoninis valdiklis, integruotas su jutikliniu ekranu. Naudojant aparatinės įrangos plokštės kortelių interpoliaciją, CNC turi patikimą stabilumą ir lengvą bei patogų laidą. Naudojant standartinį G kodą, operatoriui lengva išmokti ir valdyti mašiną. CNC sistema palaiko 3 darbo režimus: pjovimą liepsna, plazminį pjovimą ir demonstravimą.

Freepipe programinė įranga yra makrokomandų biblioteka, kuri yra integruota į CNC sistemos programinę įrangą ir kurią operatorius gali lengvai programuoti rankiniu būdu.

4.Suriečiama lova

Ritininė lova susideda iš stalo rėmo, kurio viršuje yra daug ritininių diskų, skirtų vamzdžiui palaikyti. Skirtingiems vamzdžių skersmens dydžių diapazonams vamzdžių pjovimo mašina bus suprojektuota taip, kad ji turėtų 2 eilutes ritinėlių arba 4 eilutes ritinėlių.

5. Pjovimo galvutė ant judančio vežimėlio

Judantis vežimėlis juda vamzdžio ilgiu, kad pjovimo galvutė apimtų visą vamzdžio ilgį, kad būtų galima pjauti skirtingo ilgio vamzdį.

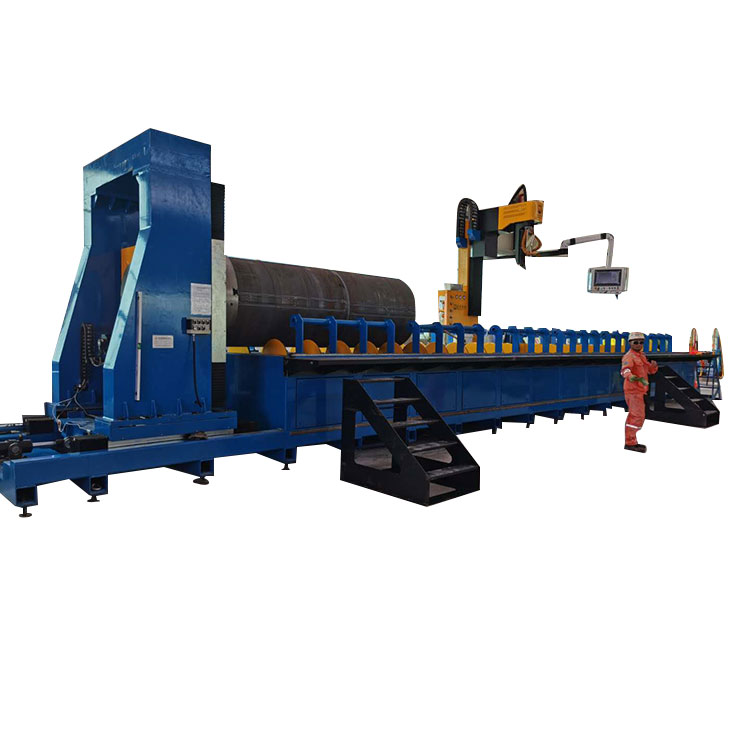

Vamzdžių pjovimo mašinos su ritinine lovaįdiegta vartotojo gamykloje.
