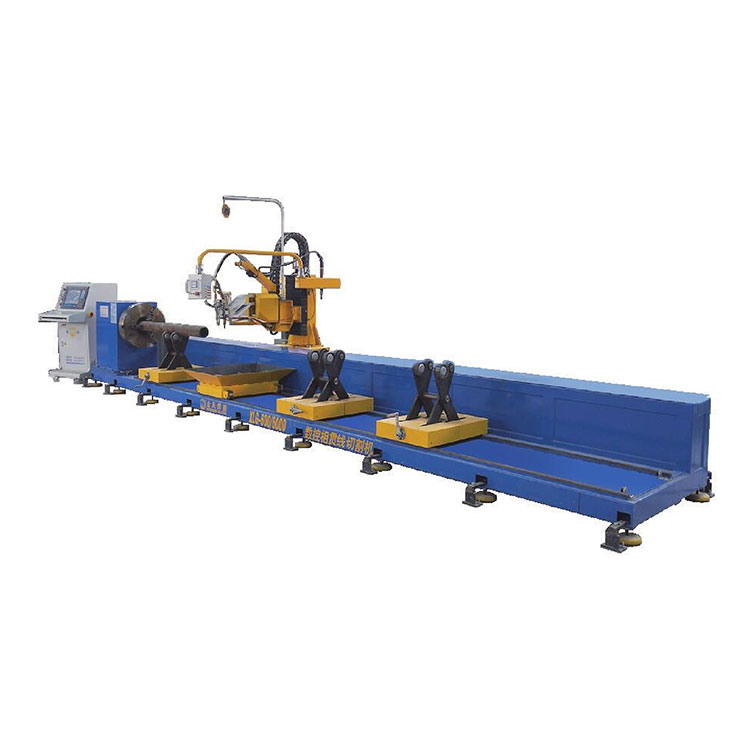

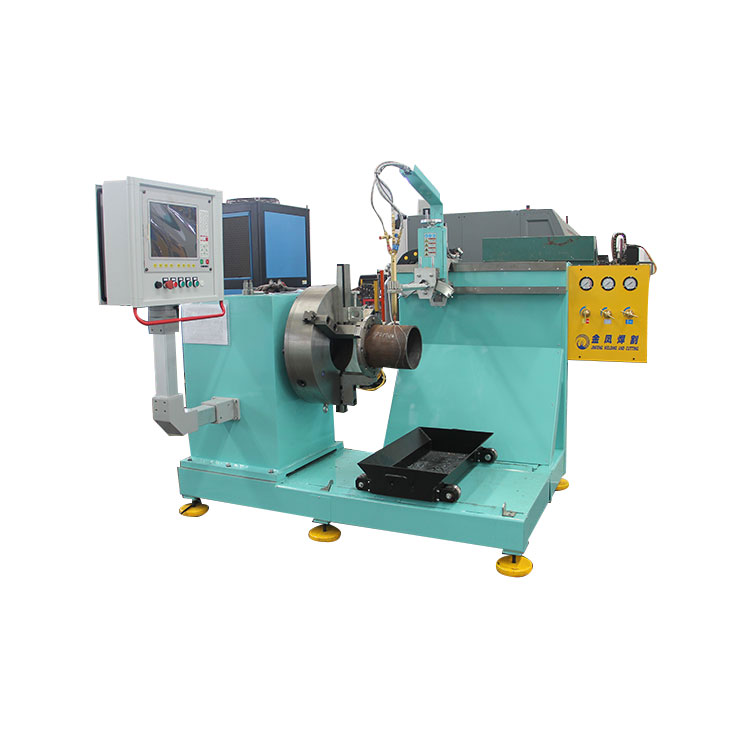

Dėl visųVamzdžių pjovimo mašina su griebtuvuJINFENG WELDCUT pagaminti produktai bus pristatyti galutiniam vartotojui su 2 metų garantija ir kurie yra su griebtuvu apvaliam vamzdžiui užspausti ir vamzdžio pasukimui pjovimo metu, vamzdžio atramos. Plazminio pjovimo degiklis ir deguonies liepsnos pjovimo degiklis yra sumontuoti ant judančio vežimėlio, kuris gali judėti išilgai vamzdžio. Įrenginys palaiko visas CAD-CAM sąsajas kaip pasirinktį. XLGVamzdžių pjovimo mašina su griebtuvuyra pažangiausia vamzdžių terminio pjovimo mašina, skirta padidinti įvairių pramonės šakų galutinių vartotojų produktyvumą.
Modelis |
Apvalus vamzdžio skersmuo |
Didžiausias ilgis |
Maksimalus vamzdžio svoris |
XLG 600 |
50-600 mm |
12000 mm |
5T |
XLG 900 |
60-900 mm |
12000 mm |
8T |
1250 XLG |
200-1250 mm |
12000 mm |
12T |
1600 XLG |
300-1600 mm |
12000 mm |
20T |
Palaiko plazminį pjovimą, plazminį žymėjimą, rašalinį žymėjimą, CAD-CAM programinę įrangą
1. XLGVamzdžių pjovimo mašina su griebtuvuGali pasiūlyti aukštos kokybės kampinį pjovimą, skylių pjovimą, vertikalų pjovimą, kad sumažintų masę ir palengvintų suvirinimą kitame procese.
2. Vamzdžių pjovimo mašina gali būti visiškai integruota su MES sistema ir leisti nuotoliniu būdu valdyti per komandos peržiūrą, kad gamintojo inžinieriai galėtų lengvai atlikti nuotolinę diagnostiką ir išspręsti problemas internetu, nesiųsdami inžinierių į darbo vietą.
3. CNC programinė įranga palaiko dalių pjovimą ir rankinį programavimą pagal CNC integruotas makrokomandas. CNC turi duomenų failo, eksportuoto iš TEKLA projektavimo programinės įrangos, importavimo sąsają.
4. Šis XLGVamzdžių pjovimo mašina su griebtuvuplačiai naudojami laivų statyboje, laivų statyklose, atviroje jūroje, plieno konstrukcijose, plieninėse konstrukcijose, vamzdynuose, vamzdžių plazminiam pjovimui ir deguonies liepsnos pjovimui, siekiant sukurti stadionus, tiltus, pramogų parką, parodų centrus, oro uostą, prekybos centrus, santvaras, slides, rėmus, striukes, kėliklius, atraminį rėmą, vamzdynus ir kt.
Pridedant XLGVamzdžių pjovimo mašina su griebtuvuĮ gamybos įrenginį galutiniai vartotojai iš skirtingų pramonės šakų gali padidinti savo gamybą ir gerokai sumažinti darbo sąnaudas.
Pagrindinis CNC valdymo blokas yra pramoninis valdiklis, integruotas su jutikliniu ekranu. Naudojant aparatinės įrangos plokštės kortelių interpoliaciją, CNC turi patikimą stabilumą ir lengvą bei patogų laidą. Naudojant standartinį G kodą, operatoriui lengva išmokti ir valdyti mašiną. CNC sistema palaiko 3 darbo režimus: pjovimą liepsna, plazminį pjovimą ir demonstravimą.
Programinė įranga freepipe yra makrokomandų biblioteka, kuri yra integruota į CNC sistemos programinę įrangą ir kurią operatorius gali lengvai programuoti rankiniu būdu.

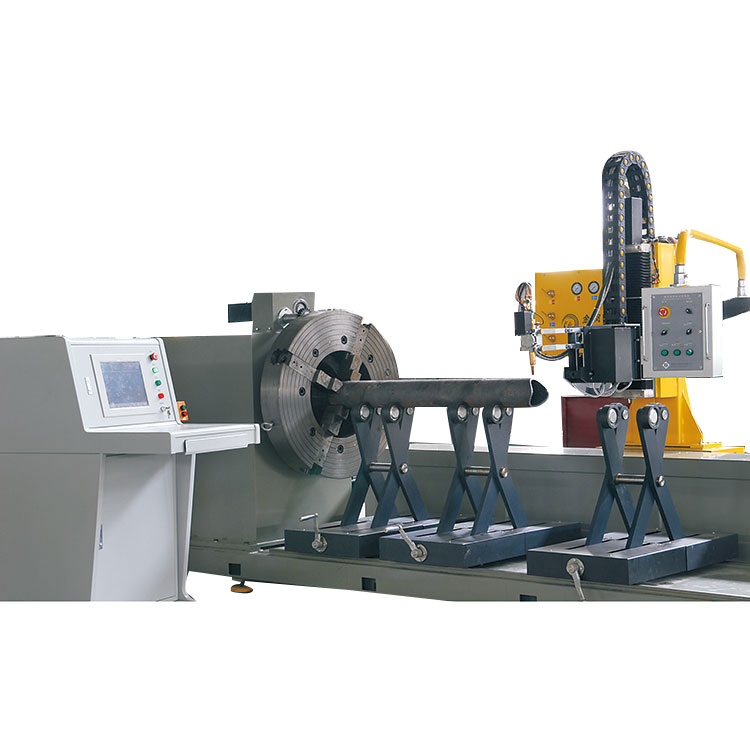

Apvalaus vamzdžio vienas galas yra prispaustas prie griebtuvo, kitas galas palaikomas laisva atrama. Griebtuvo galia pasukti vamzdį, kad būtų galima pjauti su pjovimo galvute, kad būtų atliktas automatinis pjovimas.
Judantis vežimėlis juda vamzdžio ilgiu, kad pjovimo galvutė apimtų visą vamzdžio ilgį, kad būtų galima pjauti skirtingo ilgio vamzdį.
Jis naudojamas vamzdžiui palaikyti su keliais atramų rinkiniais. Vamzdžio atramą valdo dvikryptė sraigtinė slankioji veržlė, o slankiojančioje veržlėje yra įstrižainės atraminis rėmas, kurį galima reguliuoti pagal skirtingą vamzdžio skersmens dydį. Riedėjimo rato laikiklis gali būti judinamas išilginiu bėgeliu ant pagrindo stalo, todėl atramos tašką galima reguliuoti pagal vamzdžio ilgį.
