Dėžutės stulpelio galų veido frezavimo mašinos

„Jinfeng Weldcut“ suteiks 1 metų garantiją dėžutės kolonėlės galutinio veido frezavimo mašinoms. Pagrindiniai „Box Beam“ gamybos linijų elektriniai elementai yra parinkti iš visame pasaulyje garsaus prekės ženklo, kuris vartotojams bus patogiau rasti dalis vietinėje dalyje, nepatekdama iš ilgo atstumo nuo Kinijos. „Box“ kolonėlės galutinio veido frezavimo mašinos yra pažangiausios ir didelio efektyvumo įranga, siekiant padidinti plieno konstrukcijų galutinių vartotojų produktyvumą, plieno konstrukciją ir aukštą pastatą.

Struktūros vaizdas

Vieno galutinio veido frezavimo mašina, neveikianti su ritininiu stalu ir skersiniais vežimėliais.

Specifikacijos

1	Maksimalus frezavimo plotis	2000 mm
2	Maksimalus frezavimo aukštis	1500 mm
3	Frezavimo galvos variklio galia	7,5 kW
4	Veleno sukimosi greitis frezavimo galvutės (rankinis pamainos transmisija)	110–630 R/min
5	Maksimalus pjaustytuvo galvos skersmuo frezavimo galvutės skersmuo	Φ250 mm
6	Išorinis verpstės galas Malimo galvutės galas	Φ128,57 mm
7	Frezavimo galvos verpstės galo numeris	ISO 50
8	Vidinis malimo galvos suklio smailėjimas	7:24
9	Malimo galvutės verpstės išplėtimas ir susitraukimas	100 mm
10	Horizontalios tiekimo variklio galia	2,9 kW
11	Lifto pašaro variklio galia	1,8 kW
12	„Workbench“ siurblio galia	4 kW
13	Malimo galvos kėlimas ir nuleidimas	Stepless greičio reguliavimas
14	Horizontalus skaidrių tiekimas	Stepless greičio reguliavimas
15	Hidraulinės sistemos slėgis	10 MPa

Funkcija ir taikymas

„Box Column End-Face“ frezavimo mašinos yra puikus produktas, kurį išleido „Jinfeng“ suvirinimo ir pjaustymo įmonė plieno struktūros pramonei. Tai yra frezavimo mašina, specialiai sukurta frezavimui ant dėžutės sijų (dėžutės stulpelių) ir H sijos. Bėgant metams, po nuolatinio optimizavimo ir tobulinimo, našumas tapo tobulesnis, kurį klientai pasveikina namuose ir užsienyje, o rinkos aprėptis yra palyginti didelė. Įrenginys turi šiuos pranašumus:

1,1MACHINE lovos rėmelis, kolonėlė yra pagaminta iš vieno gabalo su sunkiu plienu, kuris turi didelį stiprumą, gerą atsparumą šokiruojantiems.

1,2 didelės galios frezavimo galvutės, kurios greitas malimo greitis yra didelis.

1.3 Ledo rėmo dangtelis yra metalo apsaugos skydas, geras stiprumas ir didelis našumas.

Paprastas ir patogus veikimas, patikimas darbas, paprasta struktūra, lengva priežiūra.

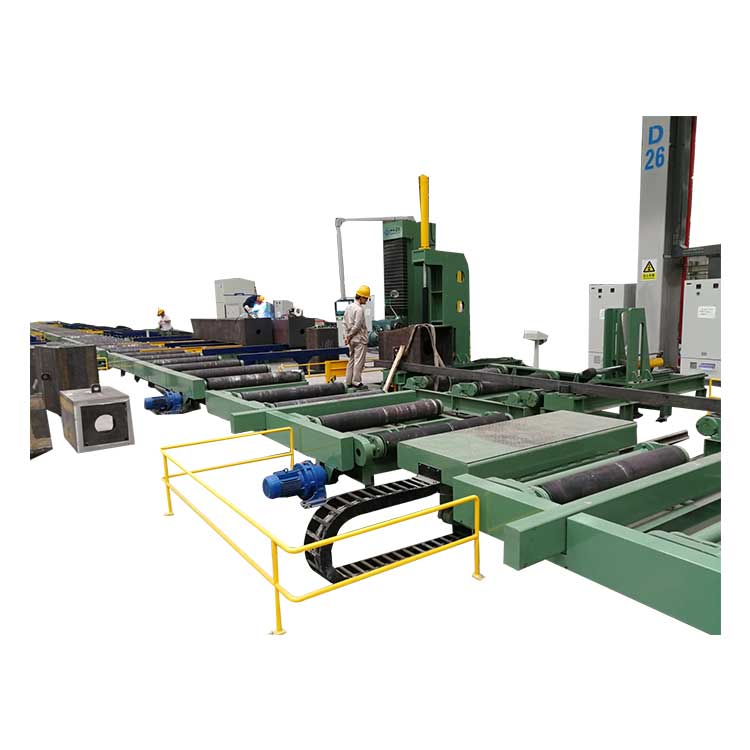

„Box“ stulpelio galutinio veido frezavimo mašinos, įdiegtos vartotojų gamykloje

Kaip iš plieninės plokštės pagaminti suvirintą dėžutės pluoštą?

Toliau pateikiama gamybos srauto diagrama, skirta gamybai nuo plokštelių iki H spindulio ir galutinio patikrinimo.

Gamybos srauto diagrama
