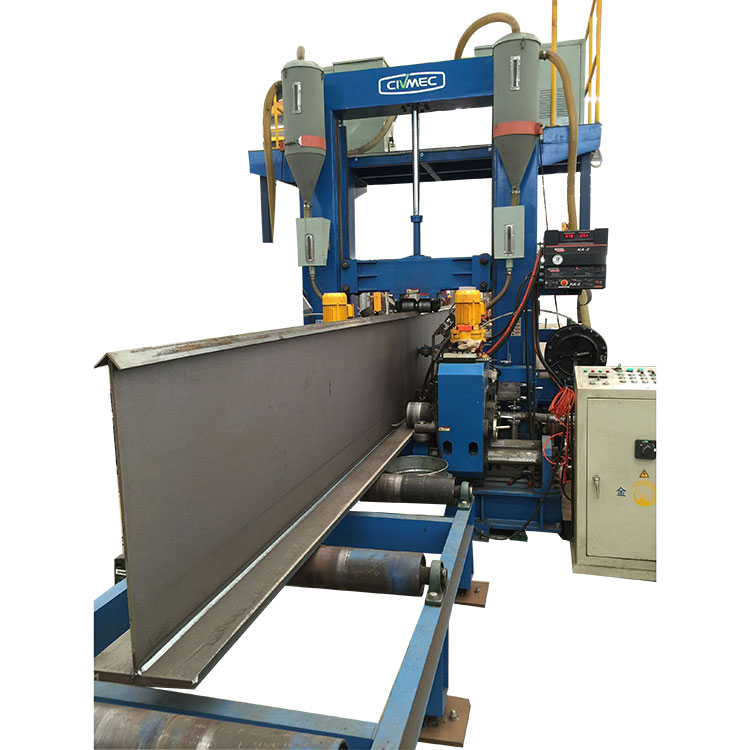

3-in 1 H spindulio suvirinimo linijos

JINFENG WELDCUT yra profesionalus Kinijos gamintojas ir tiekėjas 3-in 1 H spindulio suvirinimo linijų už prieinamą kainą. 3-in 1 H sijos suvirinimo linijos yra integruotos su surinkimu, suvirinimu ir tiesinimu ant flanšo po suvirinimo vienoje mašinoje, kad būtų galima gaminti suvirintą H-siją arba T-siją. Jis gali greitai ir tiksliai gaminti suvirintą H arba T siją, kuri pasižymi paprasto veikimo ypatybėmis, mažiau užimamos vietos ir mažiau darbo jėgos.

Siųsti užklausą

PDF parsisiųsti

Prekės aprašymas

ZHJ3-in 1 H spindulio suvirinimo linijos



JINFENG WELDCUT yra profesionalus Kinijos gamintojas ir tiekėjas3-in 1 H spindulio suvirinimo linijossu prieinama kaina. The3-in 1 H spindulio suvirinimo linijosyra integruoti su surinkimu, suvirinimu ir tiesinimu ant flanšo po suvirinimo vienoje mašinoje, kad būtų galima pagaminti suvirintą H-siją arba T-siją. Jis gali greitai ir tiksliai gaminti suvirintą H arba T siją, kuri pasižymi paprasto veikimo ypatybėmis, mažiau užimamos vietos ir mažiau darbo jėgos.



Dėl visų3-in 1 H spindulio suvirinimo linijosJINFENG WELDCUT pagamintiems gaminiams bus suteikta 12 mėnesių garantija, kuri yra didžiausio efektyvumo mašina, padidinanti galutinių vartotojų našumą nuo plieninės konstrukcijos, tilto, konstrukcijos.



Specifikacijos



Modelis

ZHJ15

ZHJ18

ZHJ20

T formos juostos aukštis (H)

200-1500 mm

200-1800

200-2000 mm

Juostelės storis (d)

6-12 mm

6-19 mm

6-30 mm

Flanšo plotis (B)

200-800 mm

200-1000 mm

Flanšo storis (t)

6-25 mm

6-40 mm

Sijos ilgis (L)

4000-15000 mm

4000-15000 mm

4000-15000 mm

Sijos medžiaga

Q235

Suvirinimo tipas

Povandeninis lankinis skersinis filė suvirinimas

Suvirinimo maitinimo šaltinis

Vieno laido arba dviejų laidų tipas

Vienas laidas

Vienas laidas

Suvirinimo išėjimo greitis

200 ~ 1000 mm/min

Degiklio kampas:

45° tikslus reguliavimas

Hidraulinis slėgis

≤16 MPa

Flux atkūrimo sistema

2 komplektai

Fliuso bunkerio tūris

2×50L

Įvesties konvejerio ritinėlis:

12000 mm

Išvesties konvejerio ritinėlis:

12000 mm

Pagrindinė mašinos galia

14,5 kW

Hidraulinė sistema:

1 komplektas

Tiesinimo mazgas

1 komplektas, integruotas į mašiną

Maitinimas:

AC/380 V/50 Hz/3PH

Tiesinimo galimybė

6-40 mm





Funkcija ir taikymas



3-in 1 H spindulio suvirinimo linijosatlieka kombinuotą H sijos, T formos sijos surinkimo, suvirinimo ir flanšo deformacijos tiesinimo po suvirinimo funkciją. Taigi jis gali tiksliai ir greitai realizuoti H pluošto ir T pluošto gamybą. Jis turi šiuos privalumus: paprastas valdymas, mažesnės darbo sąnaudos ir mažas dangos plotas.

Šioje linijoje yra du pasirenkami suvirinimo procesai, kuriuos galite pasirinkti pagal suvirinamos konstrukcinės plieno plokštės storį:

A VARIANTAS: Vieno lanko dviejų vielų suvirinimas, kurio nusodinimo greitis yra 40 % didesnis nei bendras vieno lanko vienos vielos panardinamasis lankinis suvirinimas, suvirinimas ypač tinka konstrukciniam plienui, kurio storis mažesnis nei 20 mm.

B VARIANTAS: vieno lanko vienos vielos suvirinimas. Tinka didesnio diapazono plokštės storio suvirinimui.



Detalės

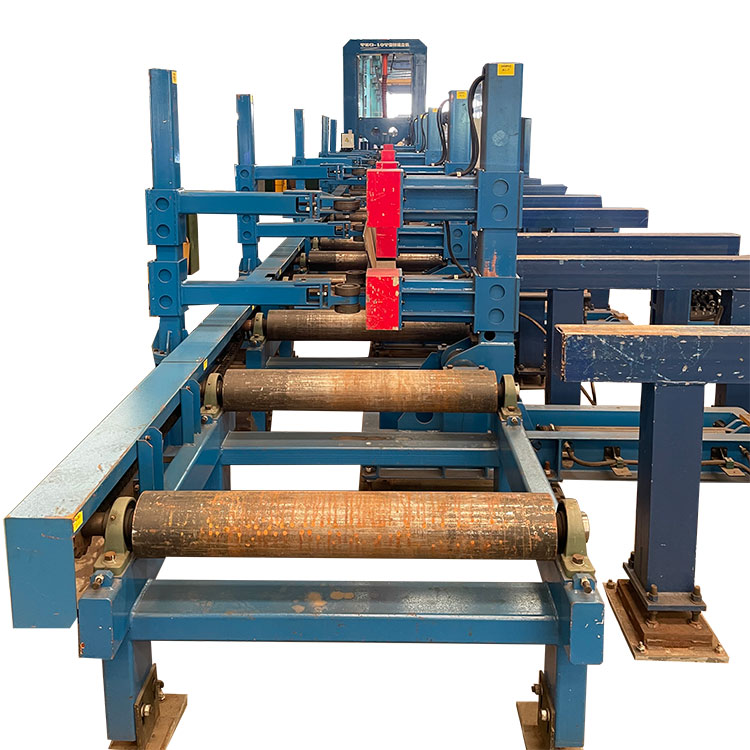

Standartinis ZHJ3-in 1 H spindulio suvirinimo linijosSusideda iš vieno įėjimo ritininio stalo, pagrindinės suvirinimo ir tiesinimo stoties, išėjimo ritinėlio stalo. Pagrindinėje suvirinimo ir tiesinimo stotyje sumontuoti srauto regeneravimo įrenginiai, suvirinimo galvutė su degikliu ir flanšo ir juostos suspaudimo įtaisai. Standartinė linija taip pat apima suvirinimo energijos šaltinius, hidraulinę stotį ir valdymo valdymo dėžę.



1. Standartinis ZHJ3-in 1 H spindulio suvirinimo linijos




2. 1 VARIANTAS:

Pagal skirtingus klientų pageidavimus taip pat pateikiame ZHJ konfigūraciją3-in 1 H spindulio suvirinimo linijostaip:

Remiantis standartinėmis 3-in-1 H spindulio suvirinimo linijomis, pridedamas vienas ruloninio krautuvo rinkinys, kurį sudaro 4 vnt magnetinio pakrovimo svirties ir 4 vnt. juostos laikiklio. Ant kiekvienos juostos pakrovimo svirties yra 2 vnt magnetai plieninei juostos plokštei laikyti.



3. 2 VARIANTAS:

Pagal skirtingus klientų pageidavimus taip pat pateikiame ZHJ konfigūraciją3-in 1 H spindulio suvirinimo linijostaip:

Remiantis standartinėmis 3-in-1 H spindulio suvirinimo linijomis, pridedamas vienas ruloninio krautuvo rinkinys, kurį sudaro 4 vnt magnetinio pakrovimo svirties ir 4 vnt. juostos laikiklio. Ant kiekvienos juostos pakrovimo svirties yra 2 vnt magnetai plieninei juostos plokštei laikyti.

Remdamiesi tuo, kas išdėstyta aukščiau, galime pridėti vieną 90 laipsnių sijos svirties rinkinį ant išėjimo ritinėlio stalo, kad suvirintą siją apverstume horizontalioje padėtyje.





3. 3 VARIANTAS:

Kai kuriems klientams gali prireikti padidinti gamybos apimtį, jiems reikia vienos suvirinimo linijos, kurią sudarytų 2 suvirinimo stoties komplektai. Pirmoji suvirinimo stotis skirta suvirinti 1-ąjį flanšą ir juostą, kad būtų suformuota T sija, 2-oji suvirintų T formos sijos ir 2-ojo flanšo, kad būtų suformuota H sija.

3.1 Taigi Remiantis standartinėmis 3-in-1 H spindulio suvirinimo linijomis, pridedamas vienas ruloninio krautuvo rinkinys, kurį sudaro 4 vnt. magneto pakrovimo svirties ir 4 vnt. juostos atramos. Ant kiekvienos juostos pakrovimo svirties yra 2 vnt magnetai plieninei juostos plokštei laikyti.

3.2 Prie 1-osios suvirinimo stoties išėjimo ritinėlio stalo pridėti vieną 90 laipsnių sijos svirties komplektą, kad suvirintą siją apverstų horizontalioje padėtyje.

3.3 Pridėti grandinės tipo skersinį transporterį, kad T formos sija būtų perkelta horizontaliai į 2-ąją suvirinimo stotį.

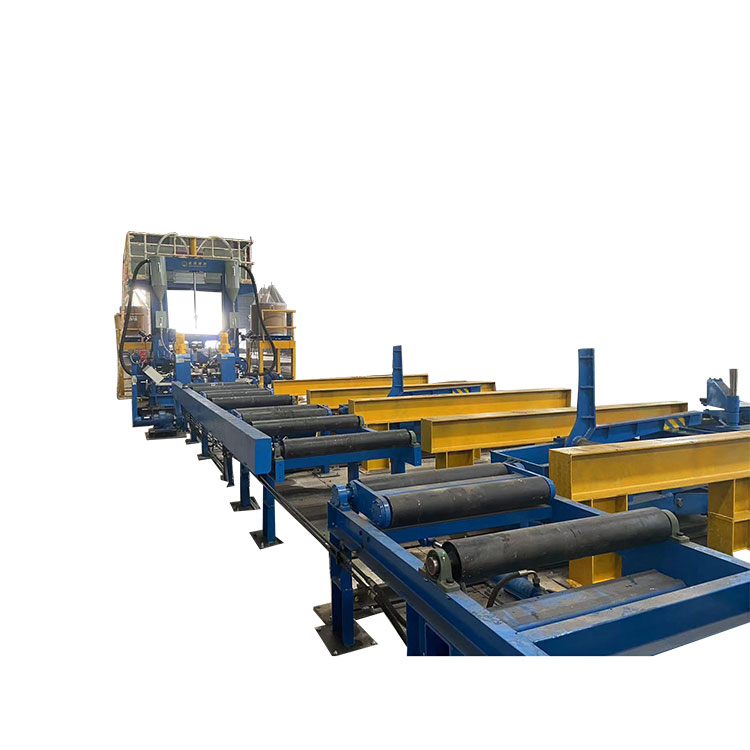

„Trys viename“ Integruotos H spindulio suvirinimo linijos, sumontuotos naudotojų gamykloje
